2D草图-直线

“直线”是SOLIDWORKS中最基础、使用频率最高的2D草图绘制工具。几乎所有3D模型的构建，都从绘制一条或多条直线开始。它不只能画随意的线段，还提供了多种绘制模式，帮你精确控制直线的方向、长度和角度。

核心操作

“直线”工具的操作逻辑就是“点击-移动-点击”，主要有两种画法：

• 单击-拖动：在起点单击，按住鼠标拖动到终点后释放，画出一条直线。

• 单击-单击：在起点单击，移动光标到终点再次单击，画出一条直线。这种方式可以让你连续画出首尾相接的多段线条。

关键设置，精确控制

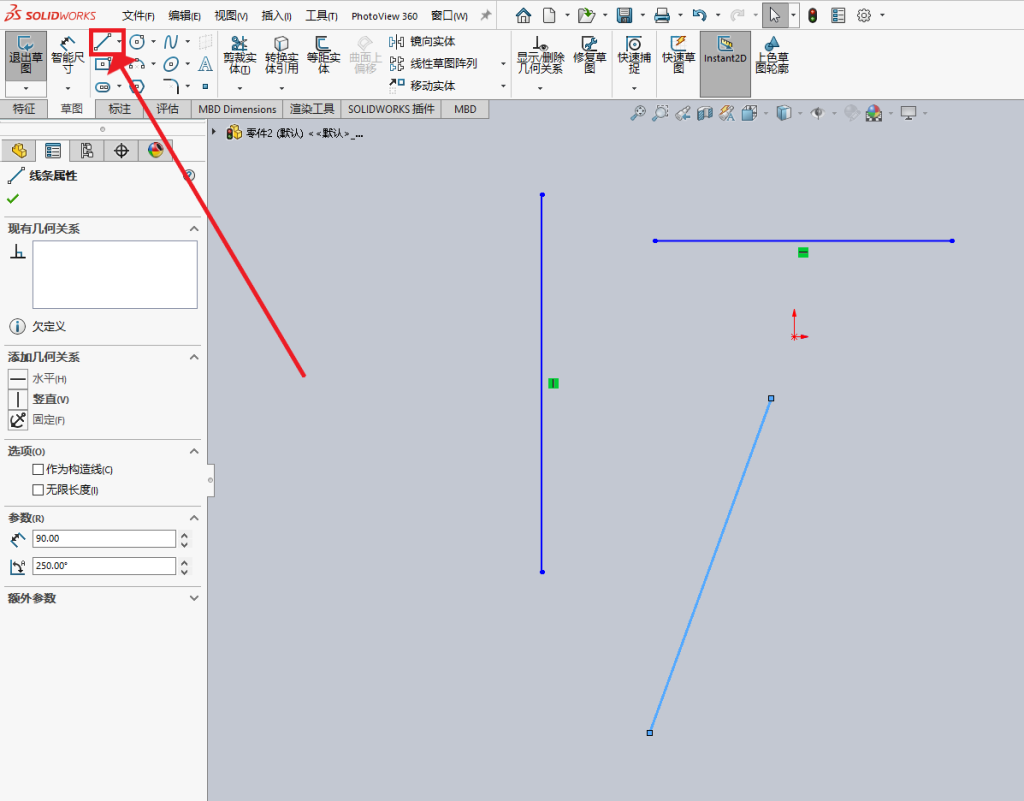

在画直线时，左侧的“插入直线”属性管理器可以帮你实现精准控制。

• 方向 (Direction)：决定直线的走向，主要有四种模式：
  • 按绘制原样：最自由，可以画出任意方向的直线。
  • 水平：只能画出水平直线。
  • 竖直：只能画出竖直线。
  • 角度：可以画出特定角度的直线，你可以在“参数”栏里输入长度和角度的数值，直线就会按设定值生成，非常精确。

• 选项 (Options)：赋予直线更多附加属性：

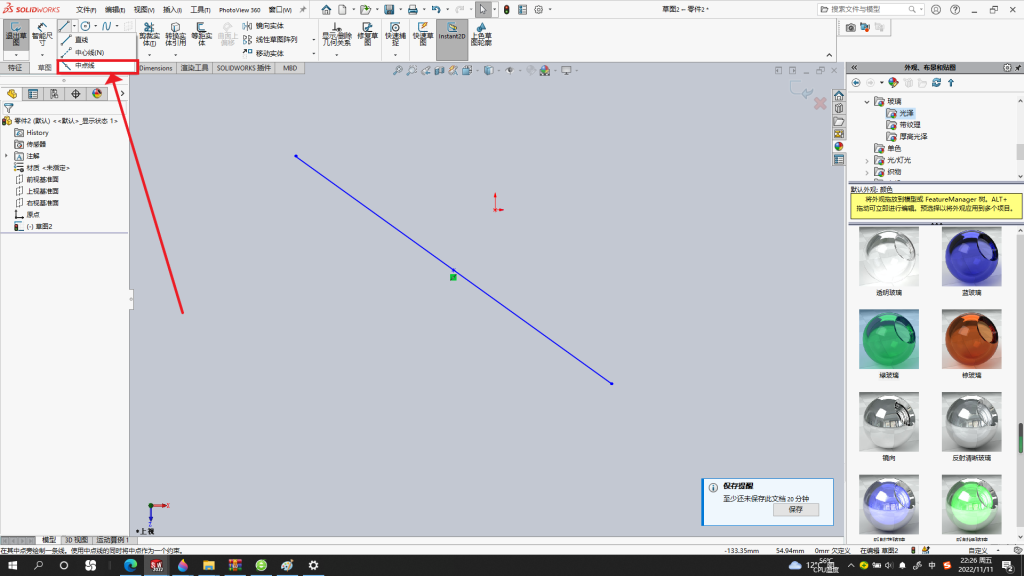

  • 作为构造线：将这条直线变为辅助用的构造线（虚线），它不会参与特征的生成，只起到参考作用。
  • 无限长度：画出一条无限延伸的直线，后续可以用“修剪”工具来调整它的实际长度。

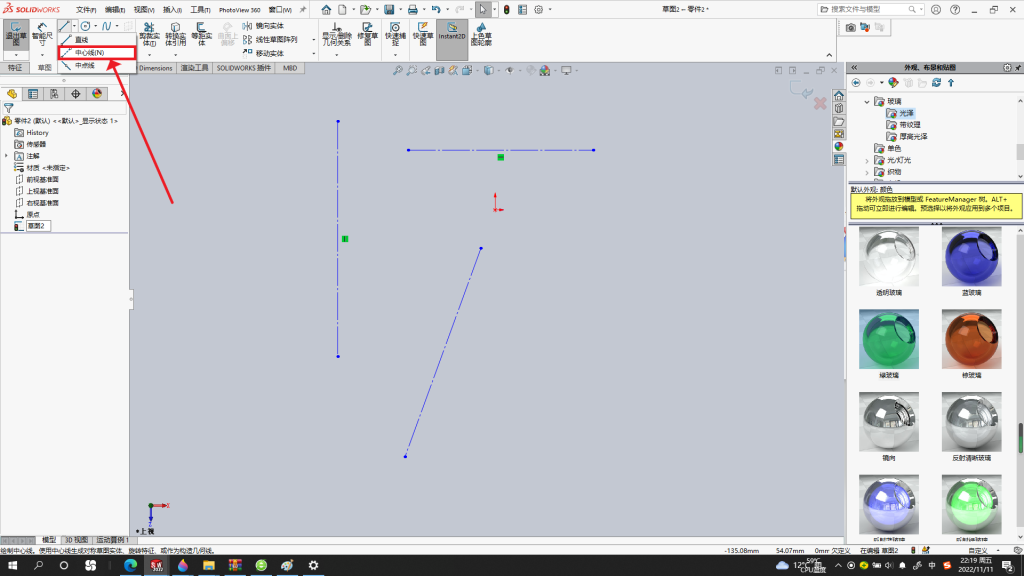

  • 中点线：画出的直线会以你点击的位置为中心，向两边对称延伸。

实用小贴士

• 快速进入工具：在草图环境中，直接按键盘上的 L 键，就能快速切换到直线工具。

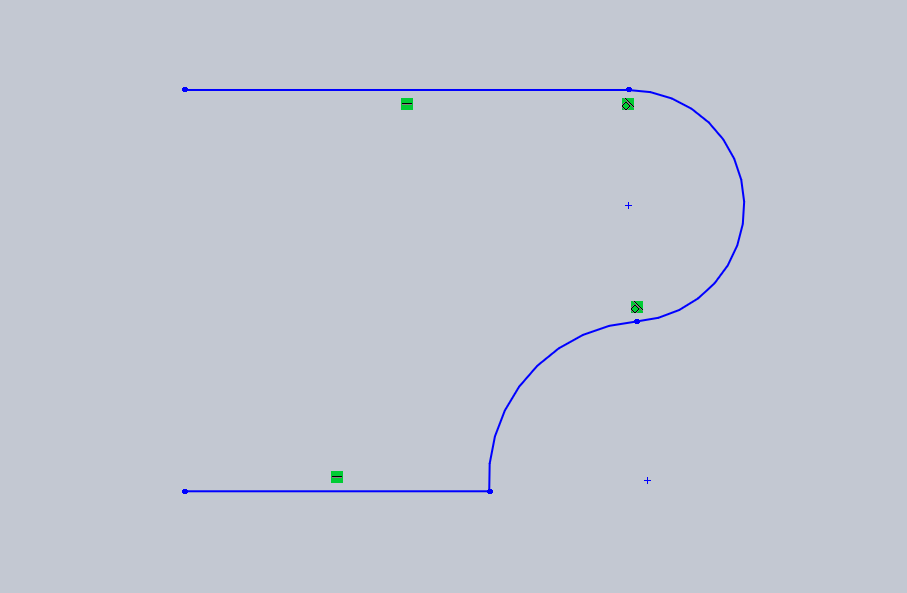

• 无缝切换画圆弧：画完一条直线后，如果不想结束命令，可以将鼠标移回直线的终点，光标变化后直接拖动，就能接着画出一条与之相切的圆弧，非常流畅。
