2D草图-圆弧

更新于 2026-08-18 1 分钟阅读

在SOLIDWORKS的2D草图中，“圆弧”和直线一样，是最基础、使用频率最高的草图绘制工具之一。根据设计需求的不同，软件提供了三种绘制圆弧的方法。

具体区别如下：

绘制方式	操作逻辑	适用场景

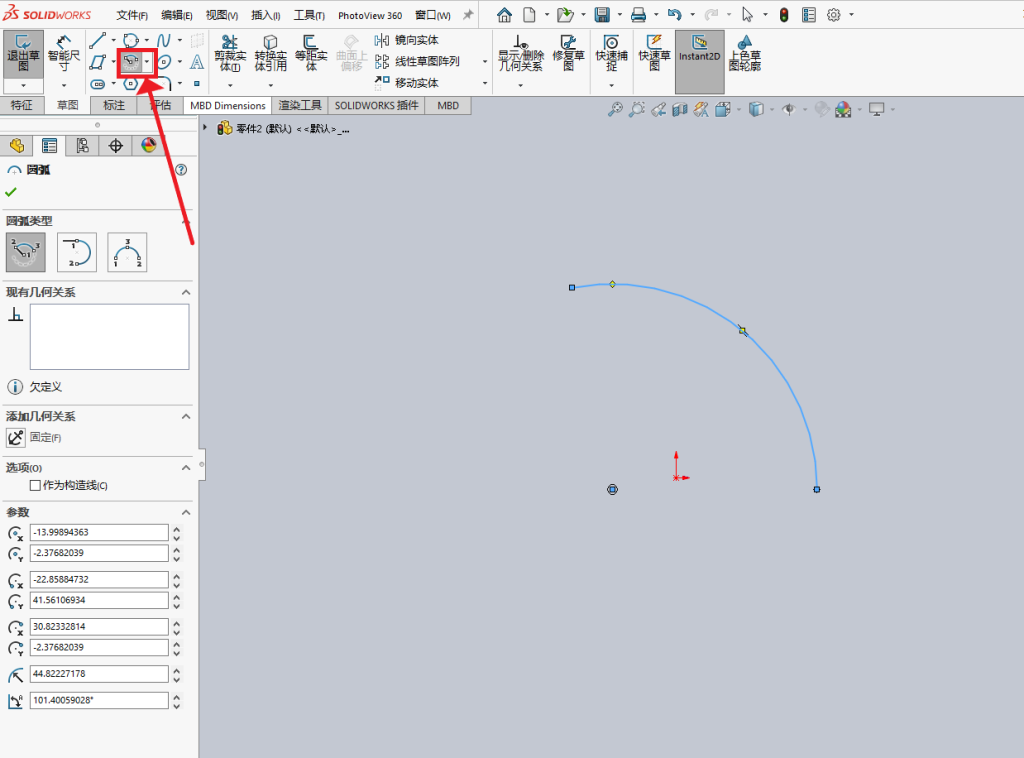

圆心/起/终点画弧	先确定圆心，再依次点击起点和终点来定义圆弧。	需要精确控制圆心位置的圆弧，例如画孔、轴或特定旋转体的截面。

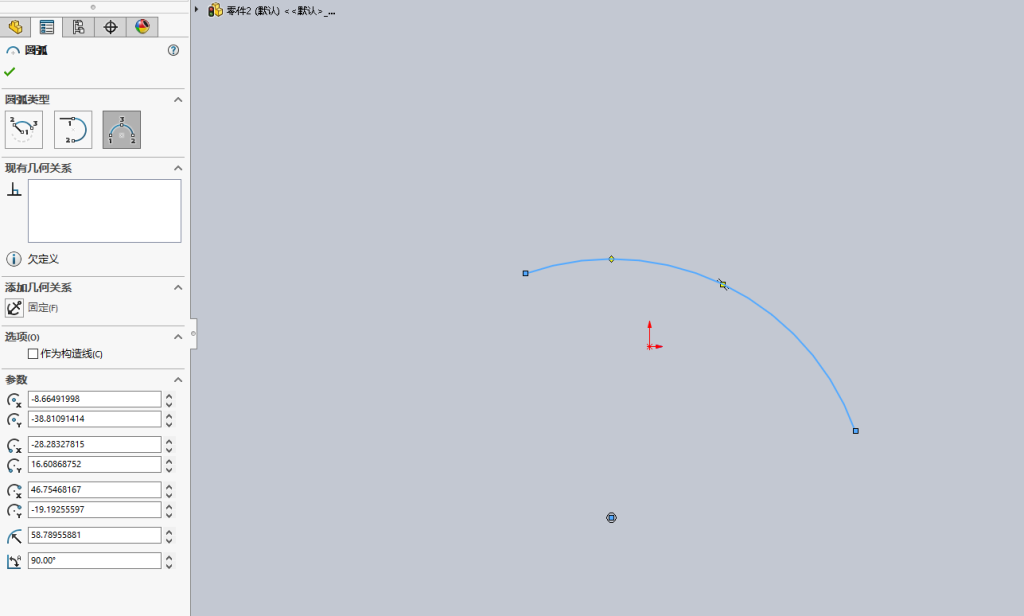

三点定弧	依次点击三个点（起点、终点、弧线上的中点）来生成圆弧。	只知道圆弧上三个点，而不关心其圆心位置的情况，如勾勒一段已知轮廓。

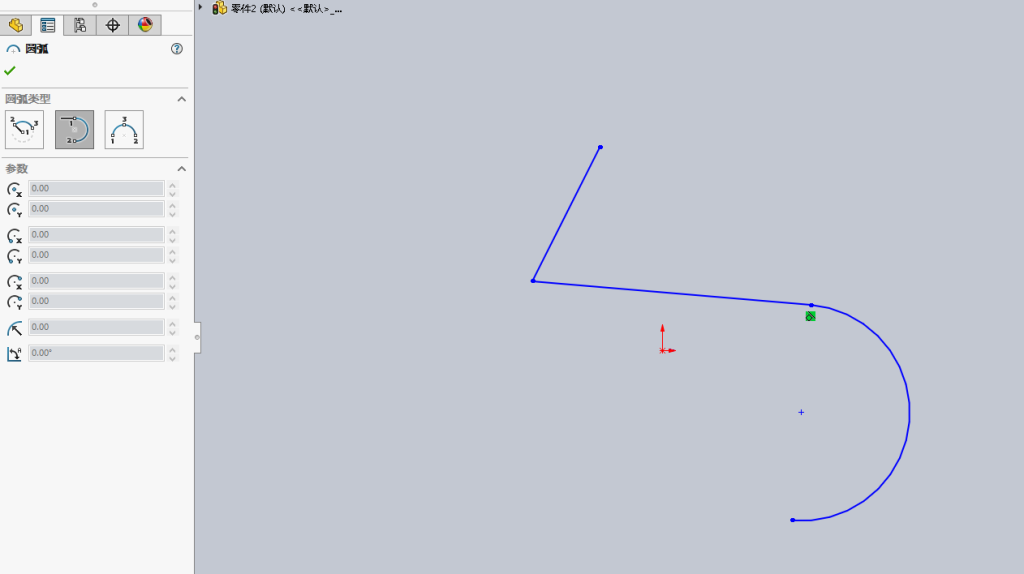

切线弧	从现有草图实体（如直线、圆弧端点）出发，软件会根据鼠标移动的方向，自动推测并生成与之相切的圆弧。	需要绘制与已有几何体平滑相切连接的弧线，常用于创建流畅的外形轮廓。

快速切换工具：草图环境默认使用上一次使用过的圆弧类型，这可以提升连续操作的流畅度。你也可以随时在 圆弧属性管理器中切换这三种画弧方式。

直线无缝过渡到圆弧：这是一个很实用的技巧。当使用“直线”工具画完一条直线，在结束端点将鼠标指针移回该端点，然后拖拽离开，就可以不切换工具，直接画出一条与直线相切的圆弧，实现“直线-圆弧”的连续绘制。
