构造几何体

在 SOLIDWORKS 中，“构造几何体”（Construction Geometry）指的是在草图中只作为参考辅助，而不参与最终3D特征生成的线条或点。你可以把它想象成绘制工程图时用的辅助线或定位线，建模时会被软件自动忽略。

“构造几何体”有几个很关键的用法，能有效提升建模的效率和精度。

它的核心价值

• 辅助定位与约束：这是它最主要的作用。比如，你可以画一条构造线作为旋转特征的旋转轴，或者用它来做镜像的对称中心线，又或是作为测量和添加几何关系的参考。

• 简化复杂草图：在构思复杂的形状时，可以先用构造线把大致框架搭出来，然后再用“转换实体引用”等功能，基于这些框架线精准地绘制出真正的草图轮廓。

如何创建和转换

任何草图实体（直线、圆、圆弧等）都可以被指定为构造几何体，其中点和中心线默认就是构造性的。转换方法很直观：

• 在草图中选中一个或多个你希望转为参考的草图实体。

• 执行操作，有以下几种方式：

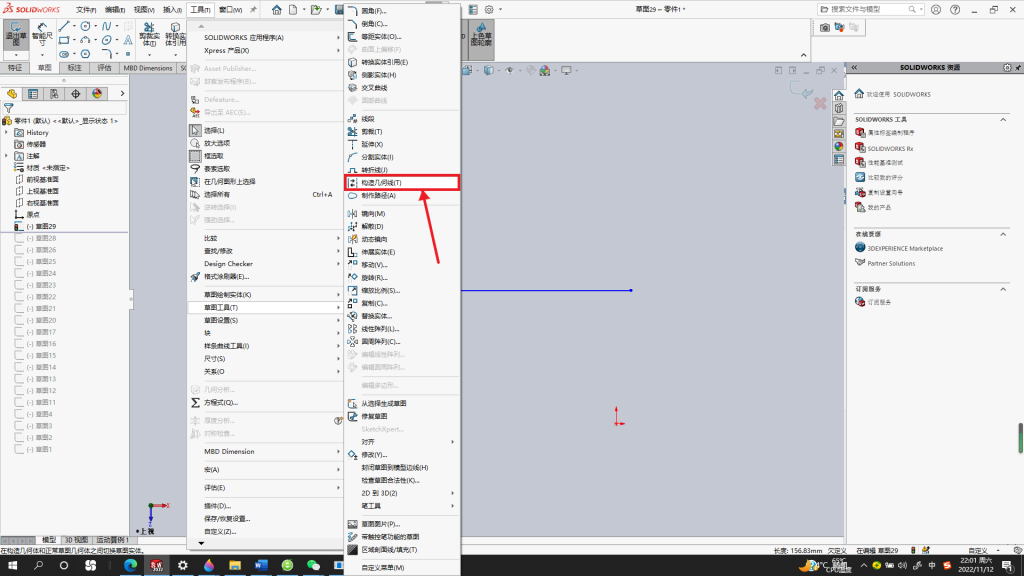

  • 点击“草图”工具栏上的“构造几何线”图标（一个带有虚线的方框）。
  • 在左侧的“属性” (PropertyManager) 面板中，勾选“作为构造线”选项。

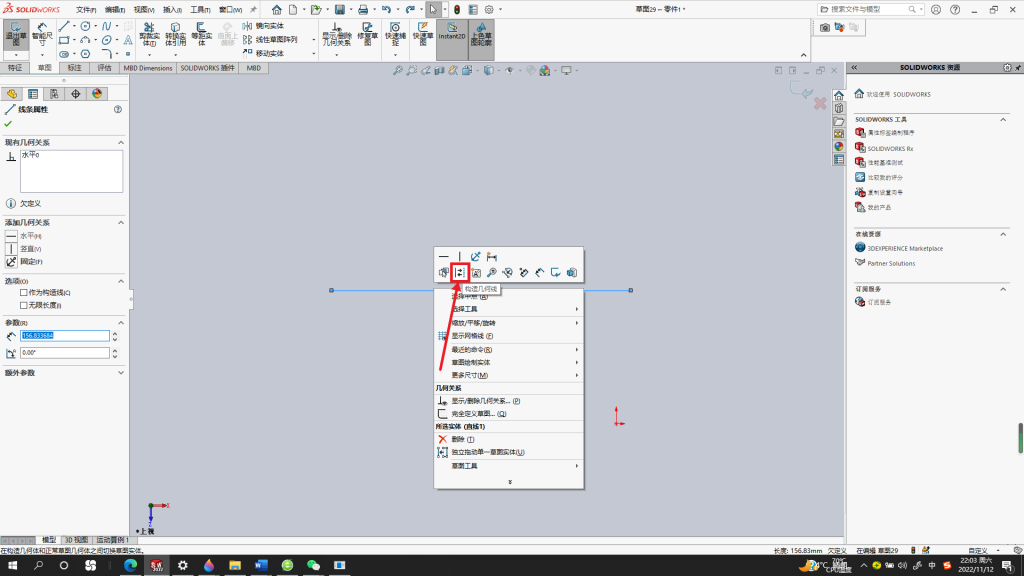

  • 直接在选中的实体上右键单击，选择“构造几何线”。

顺带一提，“构造几何体”和之前聊的“参考几何体”（比如基准面、基准轴）是两个不同的概念。构造几何体是在草图内部的辅助线；而参考几何体则是在特征树层级的辅助元素，用来作为整个特征的基准。
