草图工具 – 线段

在 SOLIDWORKS 的草图中，“线段工具” (Segment Tool) 是一个用于在圆弧或圆上快速创建长度相等、等距分布的点的工具。

你可以把它理解为一个为圆弧或圆“等分”的工具。

核心功能：等分圆弧或圆

这个工具的主要作用是在选中的圆弧或圆上，按照你指定的数量，生成一系列等距的点。

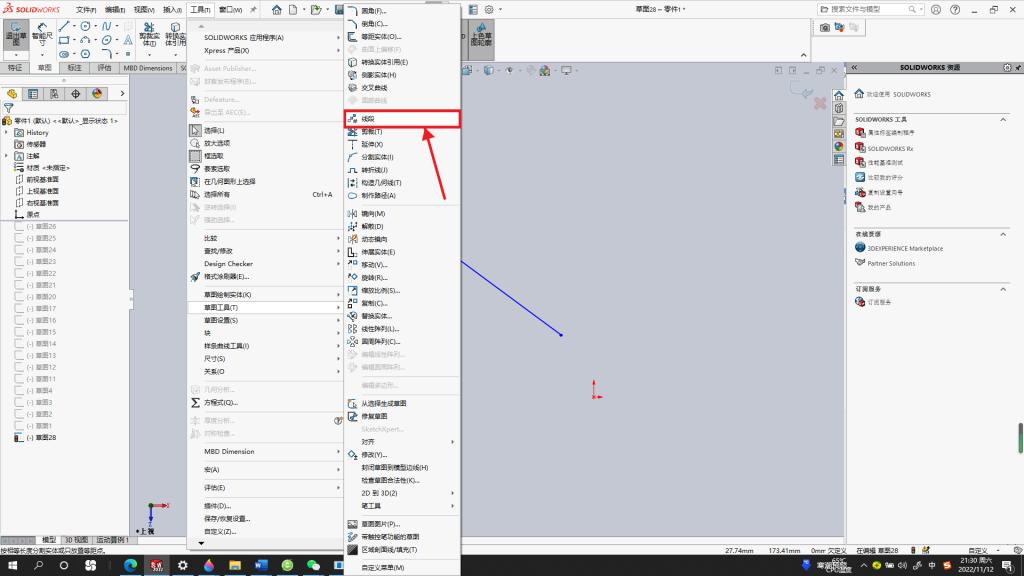

• 如何操作：在编辑圆弧或圆的草图状态下，点击【草图】工具栏上的“线段”按钮，或通过菜单 工具 > 草图工具 > 线段 启动。

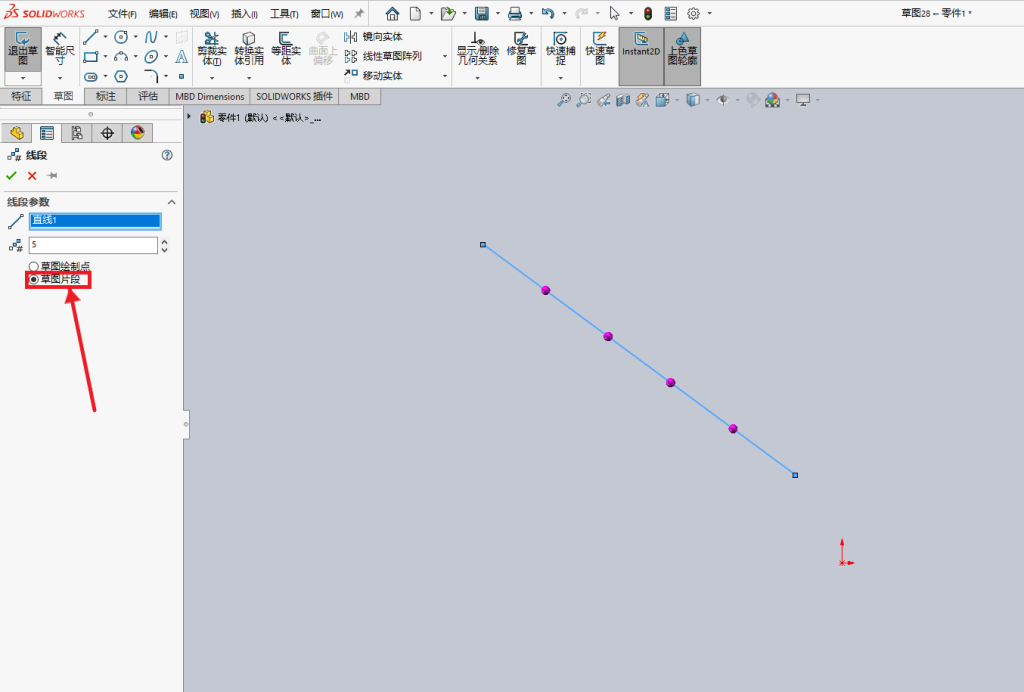

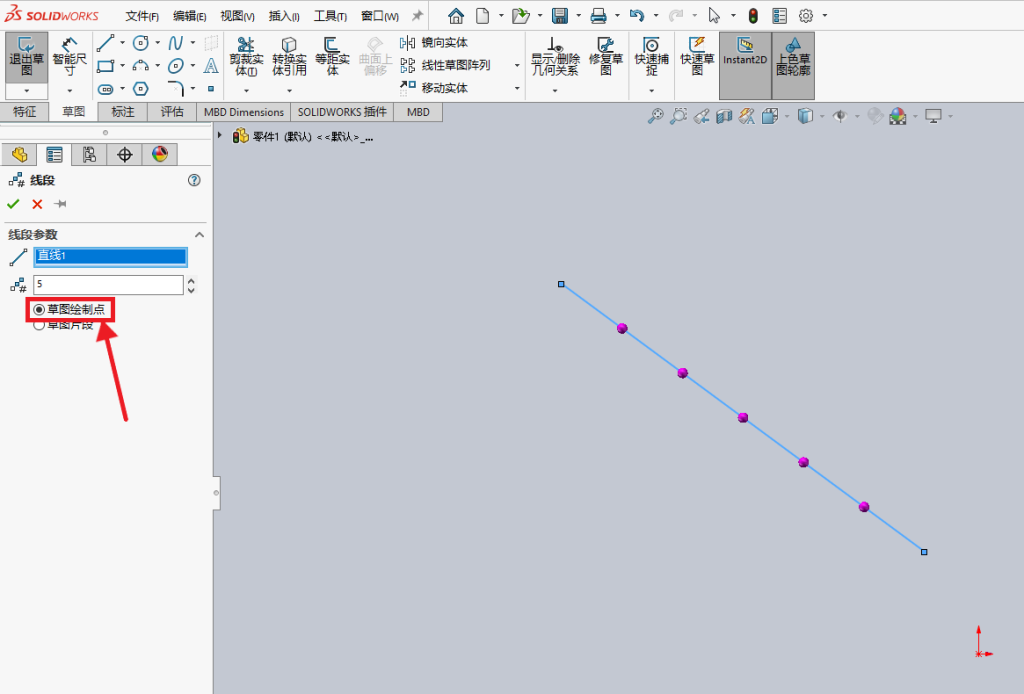

• 关键设置：在命令的 PropertyManager 中，“草图线段” 选项可让你指定要在圆弧或圆上创建的线段（点）数量。

• 自动约束：使用该工具后，SOLIDWORKS 会自动在所有生成的草图点之间以及点与原始圆弧或圆之间添加等距关系和重合关系，确保它们严格位于圆弧上并保持间距相等。

高级编辑功能

使用线段工具生成等距点后，你还可以进行后续编辑：

• 调整点数：如果你需要增加或减少点的数量，可以右键点击任意一个由该工具生成的“等距”几何关系图标，选择“编辑线段点”，然后在 PropertyManager 中修改实例数即可。

• 删除点：如果你直接删除了其中的某个点，剩余的点会自动重新调整位置，以确保沿圆弧或圆的等距关系仍然成立。
