智能尺寸

智能尺寸是 SOLIDWORKS 最基础也是最重要的工具之一，在草图、零件特征、装配体和工程图中都能用到，主要用来给几何体标注精确的数值尺寸。

它在不同环境下的作用有些区别：在草图里，智能尺寸主要用来驱动几何体的大小和位置，是建模的核心；而在工程图里，更多是用来展示、注释和测量。

核心用法：如何标注

• 启动工具：点击“尺寸/几何关系”工具栏上的“智能尺寸”图标，或从菜单栏选择 工具 > 标注尺寸 > 智能尺寸。

选择对象：根据你想标注的尺寸类型，选择对应的草图实体：

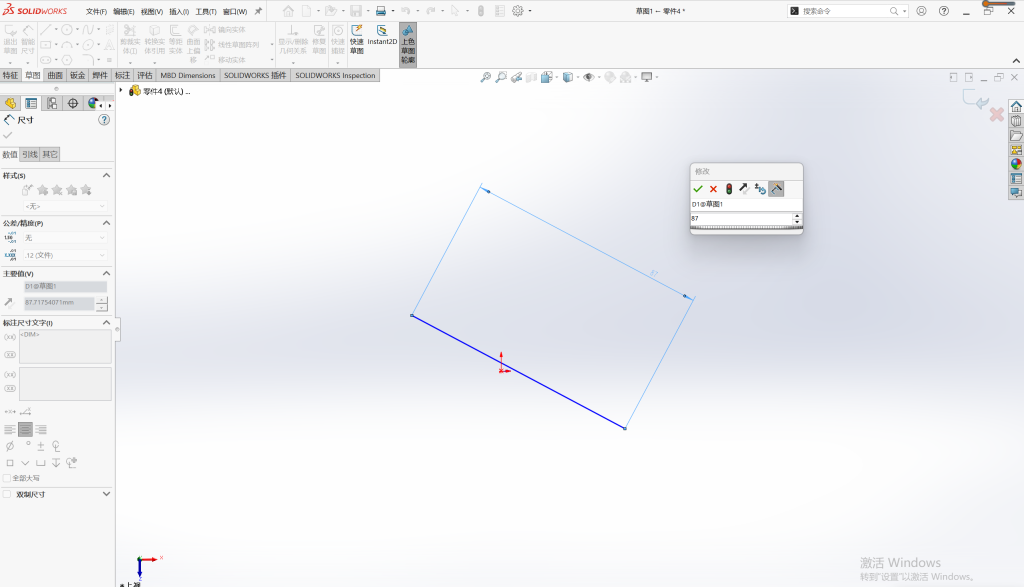

• 标注长度或距离：点击一条直线可标注其长度；

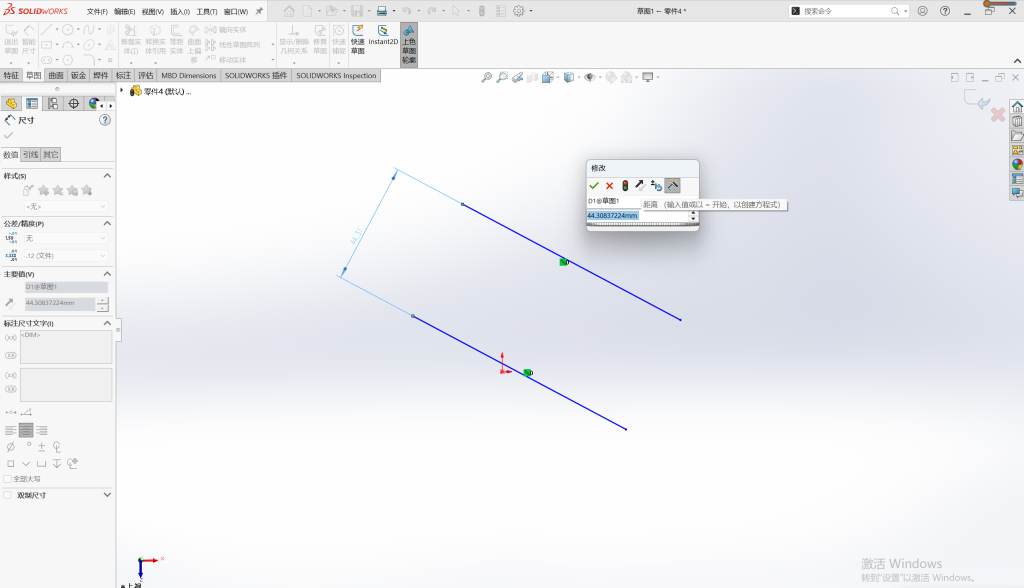

• 点击两条平行线可标注它们之间的距离；

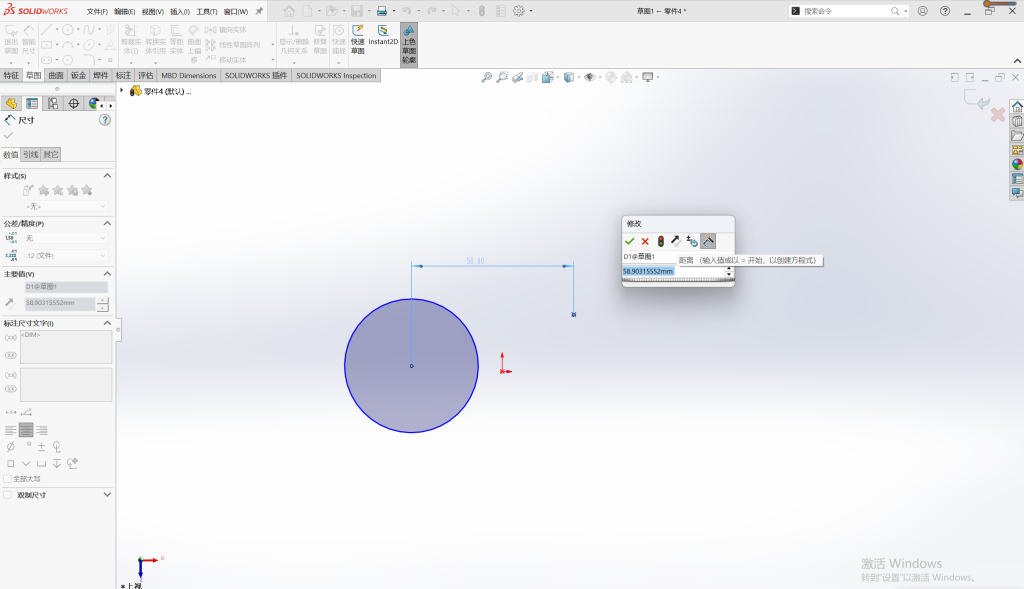

• 依次点击两个点（端点、圆心、顶点等）可标注两点间的距离。

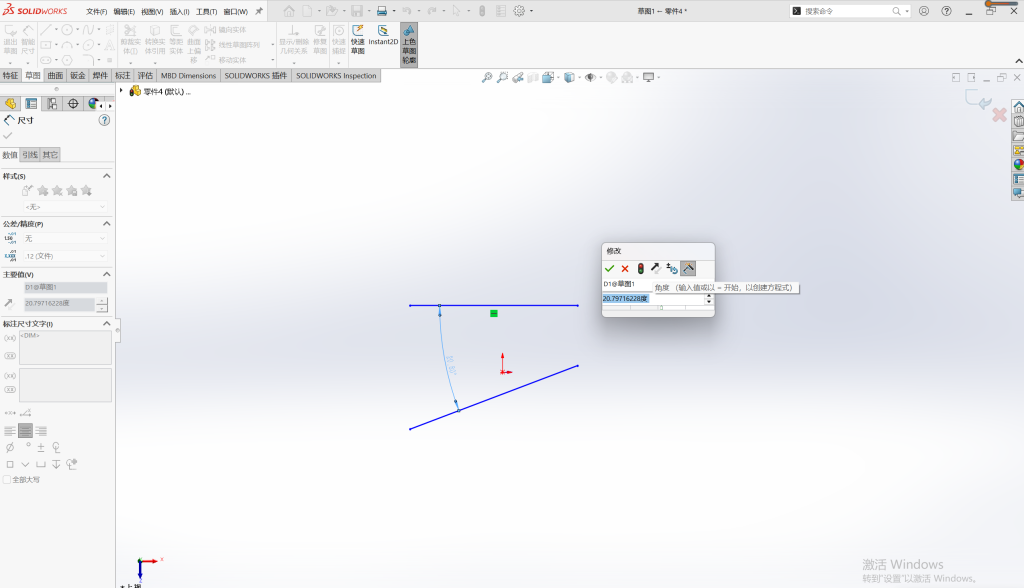

• 标注角度：依次点击两条相交直线或直线与边线，然后拖动鼠标放置尺寸，放置位置会影响显示的角度是锐角还是钝角。

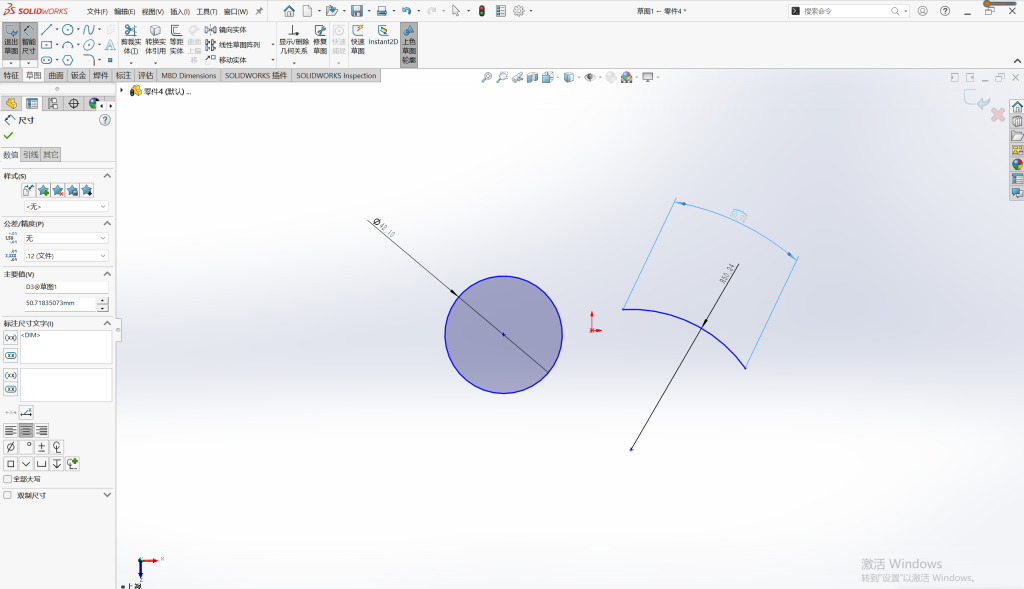

• 标注圆或圆弧：点击圆可标注直径（显示为⌀）；点击圆弧可标注半径（显示为R）。如果要标注弧长，则需依次点击圆弧和它的两个端点。

• 修改数值：放置后，会弹出修改框，输入新数值并确认，模型就会自动更新。

进阶技巧与特点

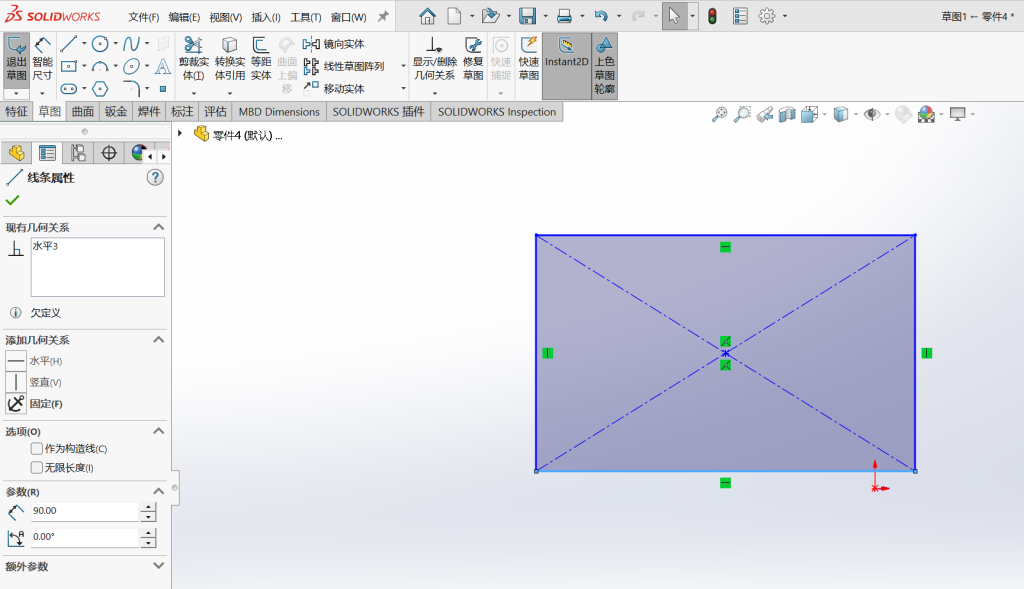

• 草图比例缩放：在草图中标注第一个尺寸时，草图轮廓中的所有实体都会根据这个尺寸自动按比例缩放，这能帮你快速建立草图的整体比例。

• 驱动与从动：在草图中，尺寸默认是“驱动”状态，改变数值会改变模型。但在工程图中标注的尺寸，除非是从模型导入的，否则默认是“从动”（参考）尺寸，只用于显示，无法驱动模型。

• 快速编辑：开启 Instant2D 功能后，可以不需要进入到智能尺寸，直接单击草图尺寸并在左侧参数输入框中快速修改其数值。
