转换实体引用

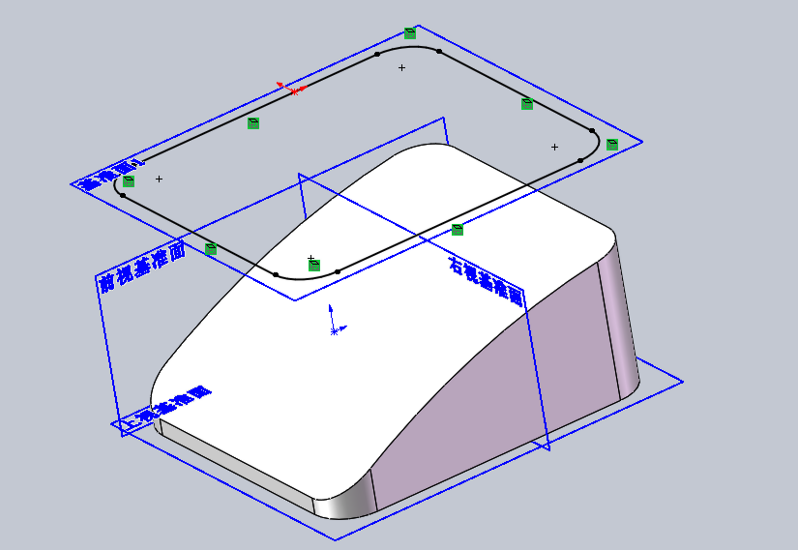

“转换实体引用”是SOLIDWORKS草图环境中一个非常实用的工具，它的核心作用就是把模型现有的边线、轮廓或者曲面边界，直接”复制”一份到你当前正在编辑的草图里。这省去了手动描图的步骤，而且复制出来的草图会和原始几何体保持关联性——如果原始边线变了，草图里的线条也会跟着自动更新，非常灵活。

最常用的几种操作方式

• 选择边线：最直接的方式。点击模型上的一条边线或曲线，它就会原样投影到草图上。比如在一个圆柱体顶面画草图，可以直接把底面的圆边线转换过来，比新建一个圆更快、更精确。

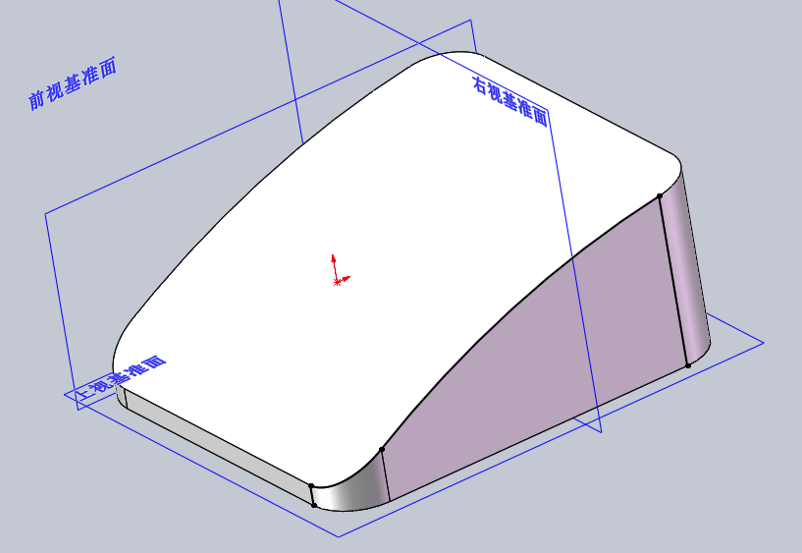

• 选择面：直接点击一个模型面，这个面的所有外部边线会一起被转换到草图中，非常方便。例如，在一个长方体侧面画草图时，选择该面，它的外轮廓矩形就会直接生成到草图中。

• 选择环：按住 Ctrl 键，可以在一个面上只选择某个特定的环（比如一个有凹槽的面上的内环或外环），避免一次性转换太多线条。

操作小贴士

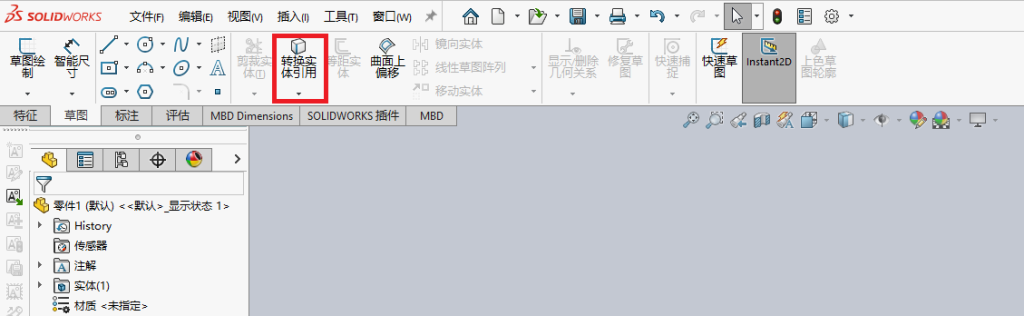

• 启动方法：进入草图状态后，在“草图”工具栏上找到“转换实体引用”按钮（图标是两个带箭头的重叠矩形）点击，或者通过菜单 工具 > 草图工具 > 转换实体引用 启动。

• 选择链：勾选PropertyManager中的“选择链”选项，可以一键选中并转换所有首尾相连的相邻边线，不用一条一条选。

• 作为构造线：如果勾选“作为构造线”，生成的线条会是虚线辅助线，不影响后续特征创建。

• 重要提醒：选择要转换的面时，这个面不能和当前的草图基准面垂直，否则投影会出问题。
