在 SOLIDWORKS 2D 草图中，”槽口”（Slot）是一类预定义的、由两条平行线和两个半圆弧构成的封闭轮廓。相比手工绘制，它提供了一种一步到位生成此类特征的高效方法。
四种核心槽口类型
SOLIDWORKS 提供了四种槽口绘制工具，涵盖了直槽和圆弧槽两种基本形态：
| 槽口类型 | 核心绘制方式 | 适用场景 |
|---|

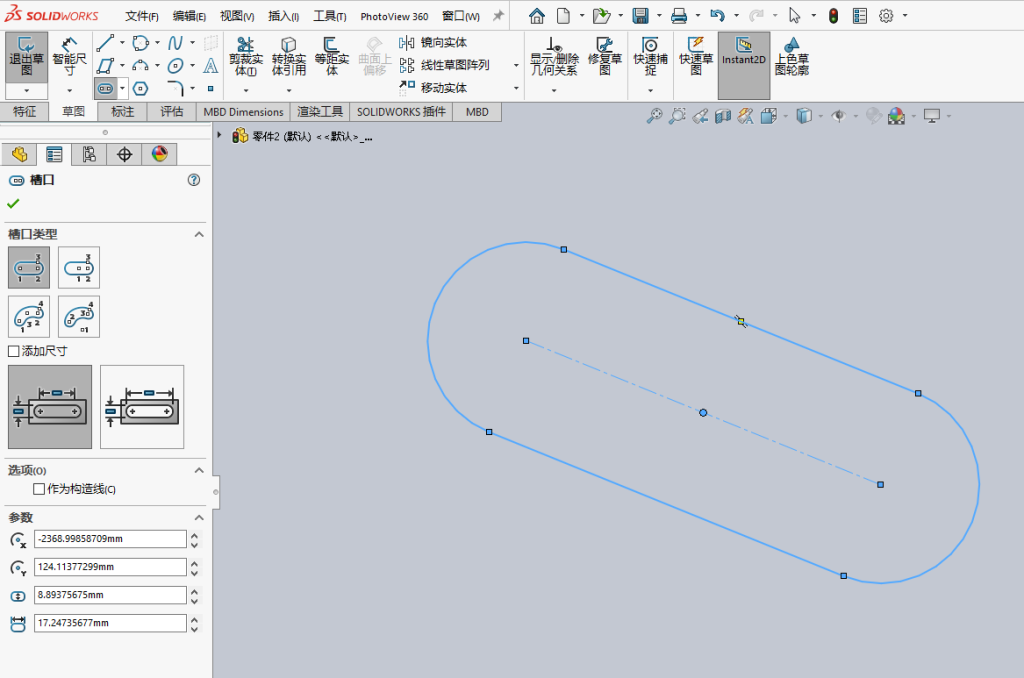

| 直槽口 | 依次点击两个端点确定槽口长度，再移动鼠标点击确定宽度。 | 最常用的类型，适合绘制直线方向的腰形孔。 |
| 中心点直槽口 | 先点击确定槽口的中心点，再点击确定长度，最后点击确定宽度。 | 适合需要以中心为基准定位的槽口，例如对称结构上的孔。 |
| 三点圆弧槽口 | 依次点击三个点来定义圆弧的起点、终点和弧度，最后点击确定槽口宽度。 | 用于绘制贴合圆弧轨迹的槽口，例如圆弧形导轨上的安装孔。 |
| 中心点圆弧槽口 | 先点击确定圆弧的圆心，再依次点击两个端点确定圆弧范围，最后点击确定宽度。 | 用于绘制以特定圆心为中心的圆弧槽口。 |
补充说明：槽口也可以通过 “异形孔向导” 来创建，这在需要生成带沉头或锥形沉头结构的柱形槽口时非常有用。
关键操作与设置
- 访问与切换：你可以通过”草图”标签页的 CommandManager 或菜单
工具 > 草图绘制实体 来访问槽口工具。软件会记住你上次使用的槽口类型，方便连续操作。
- 快捷操作：在使用”异形孔向导”定位槽口时，可以按
Tab 键将槽口旋转 90°，非常方便。
- 特殊用法：在已有图形基础上，也可以使用”转折线”命令（位于
工具 > 草图工具）来快速生成矩形槽口，它能自动剪裁掉多余的线段。
小提示：槽口尺寸的控制
在绘制槽口的过程中，除了鼠标点击，你也可以在槽口 PropertyManager 的”参数“区域，通过输入精确数值来控制槽口的长度和宽度。此外，如果希望多个槽口保持大小一致，可以在选取多个槽口后，在属性管理器中勾选”相等槽口“，这样修改一个槽口尺寸，其他槽口也会同步更新。
