2D草图-圆角

“2D草图-圆角”指的是SOLIDWORKS草图环境中的草图圆角工具。它的作用是在两个草图实体的交叉处，通过剪裁掉尖角并生成一个与两边都相切的圆弧，来创建平滑的圆角过渡。

如何操作

操作非常直观，主要有两种方式：

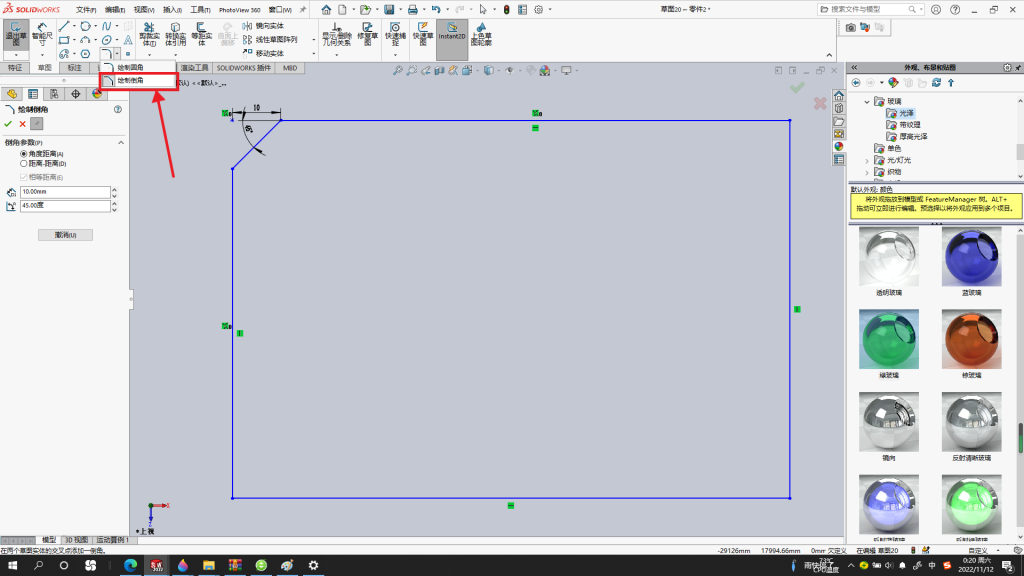

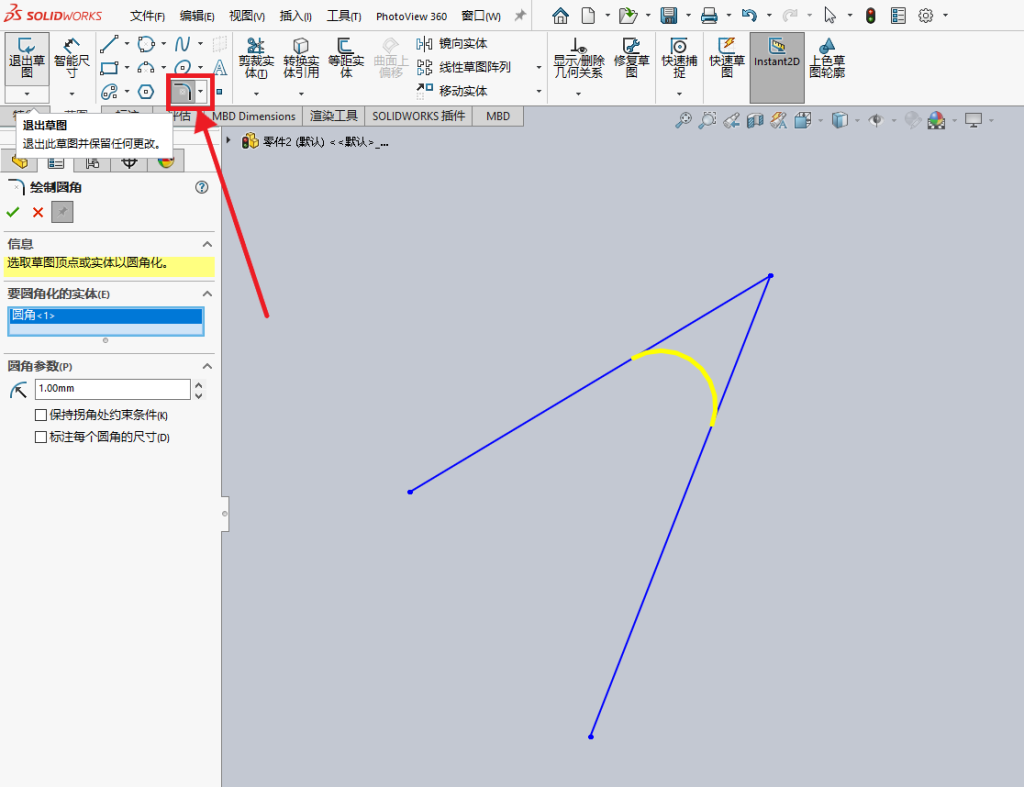

1. 选择两个草图实体：分别点击两条相交或延长后相交的直线或圆弧，软件会自动在它们的交汇处生成圆角。

1. 选择一个顶点：直接点击由两条或多条线段交汇形成的角点（顶点），也能快速在顶点处创建圆角。

关键设置

在启动命令（工具 > 草图工具 > 圆角）后，左侧的PropertyManager提供了几个重要的控制选项：

• 半径：在 圆角参数 中设定，控制圆角的弧度大小。

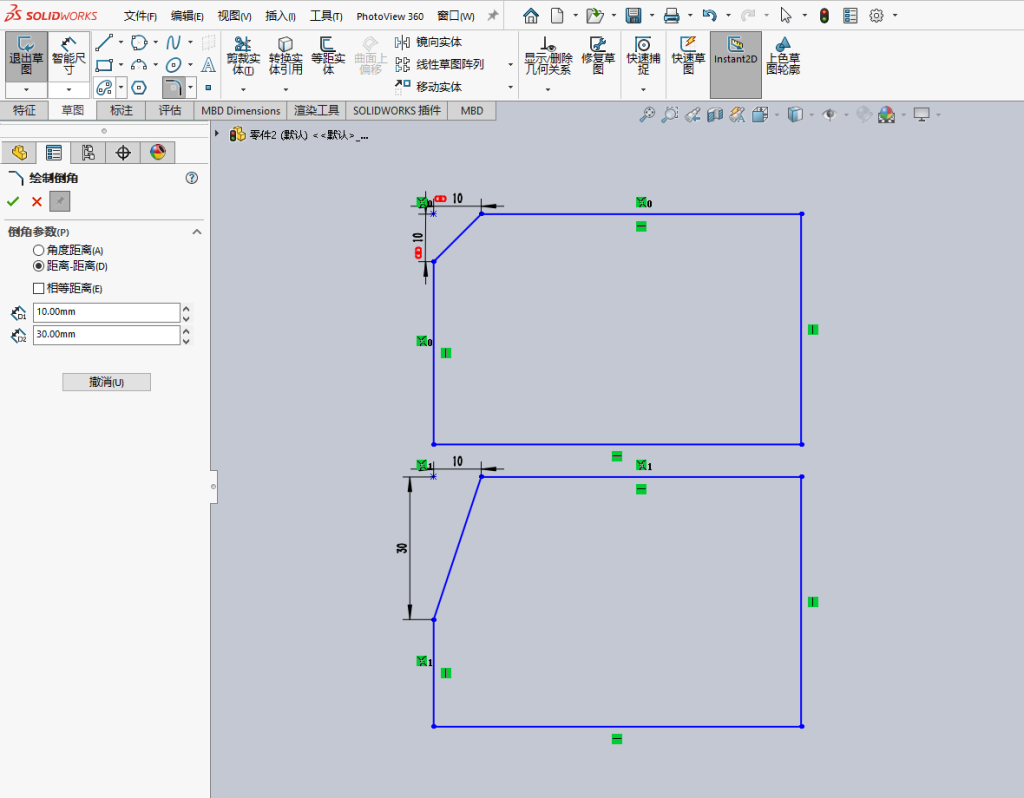

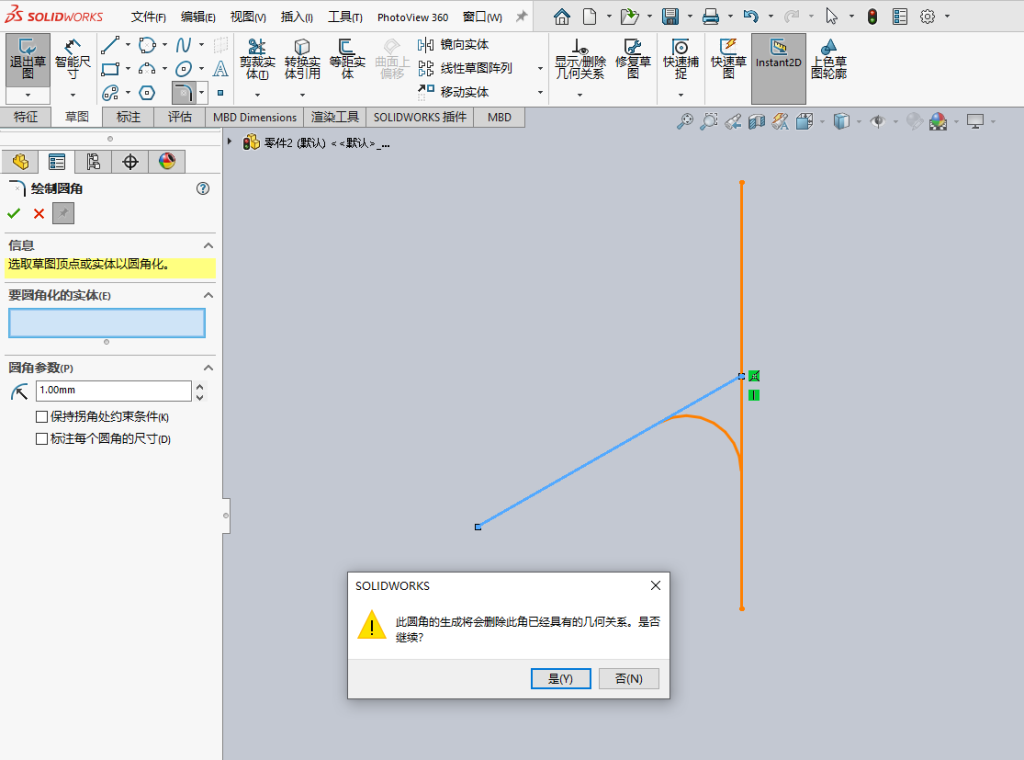

• 保持拐角处约束条件：如果这个角点原本有尺寸标注或几何关系（如“固定”），勾选后会尽量保留它们；如果取消勾选，且存在冲突，软件会提示你删除冲突的约束。

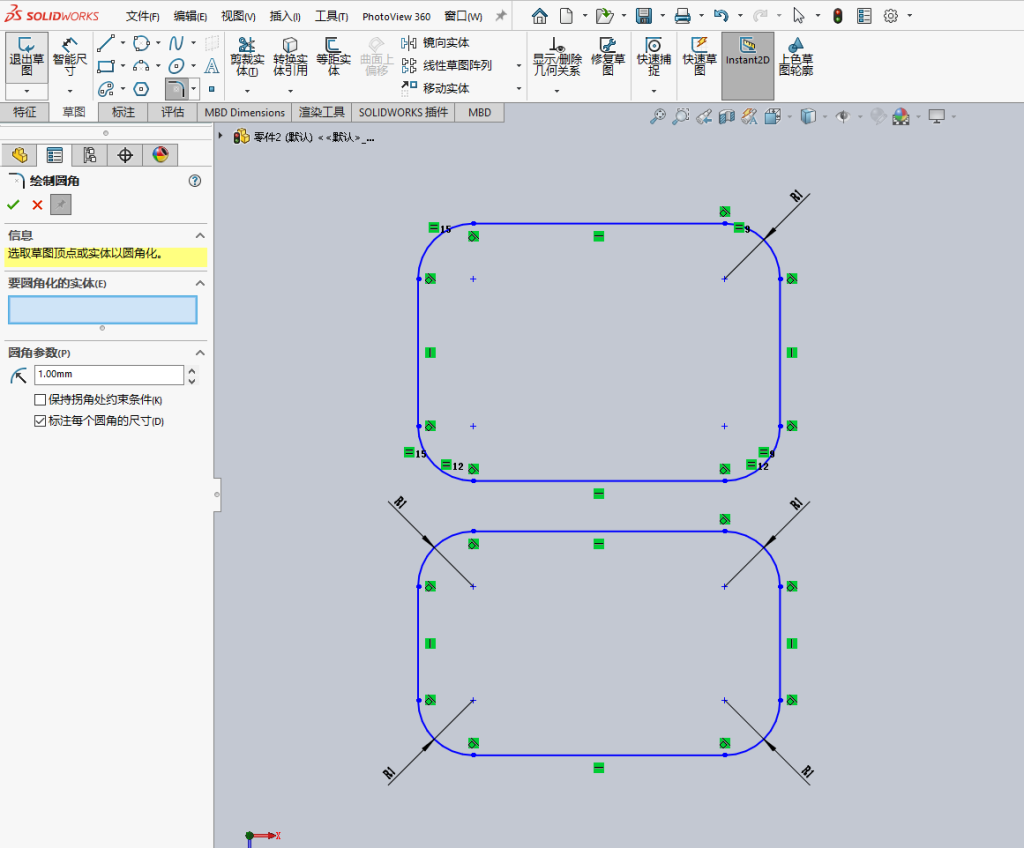

• 标注每个圆角的尺寸：勾选后，每个生成的圆角都会自动加上一个尺寸标注，方便后续调整。

实用提示

• 支持不相交的实体：即使两条线在视觉上没有相交，只要它们延长后会相交，也可以使用此工具生成圆角。软件会自动延伸它们并在虚拟交点处创建圆角。

• 等半径圆角：如果连续创建多个相同半径的圆角，SOLIDWORKS会自动为它们添加 相等 几何关系，而不是重复标注尺寸，这样修改一个，其他的也会同步更新，非常方便。
