2D草图文字

在 SOLIDWORKS 的 2D 草图中，”文字”工具可以在模型的平面或曲面上，沿着直线或曲线生成文字轮廓，作为后续建模的特征。

主要操作步骤

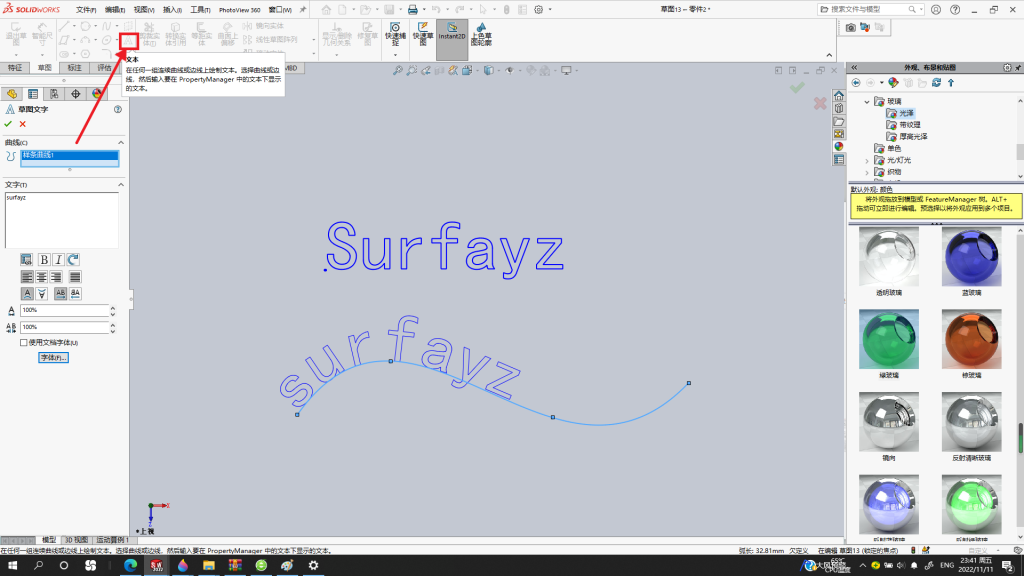

• 启动命令并选择路径：在一个打开的草图中，点击”草图”工具栏上的”文字“图标。然后在图形区域中，选择一条边线、曲线、草图段或草图实体作为文字的放置路径。

• 输入并编辑文字内容：在弹出的”草图文字”属性管理器中，在”文字”框中输入想要显示的文字，它会实时显示在图形区域中。你还可以将文字链接到自定义属性，或通过设计表来配置多状态文字。

• 调整文字样式与布局：
  • 你可以在属性管理器中对文字进行更精细的控制，比如加粗、倾斜、旋转单个或一组字符。
  • 此外，你还可以设置文字的对齐方式（左、中、右、两端对齐），或者进行垂直/水平翻转。
  • 通过调整”宽度系数“和”间距“，可以改变文字的宽窄和字符间距。

• 完成并生成特征：设置完成后，点击确定。之后，保持草图处于选中状态，就可以使用”拉伸凸台/基体“或”拉伸切除“等特征，将文字生成为实体或凹陷效果了。

编辑文字

如果需要修改已经生成的草图文字，方法很简单：在图形区域中双击该文字，或者右键单击它并选择”属性”，就可以重新打开属性管理器进行编辑了。
