2D草图-椭圆

在 SOLIDWORKS 的 2D 草图中，你可以绘制两种与椭圆相关的图元：完整的椭圆和部分椭圆（椭圆弧）。它们是创建椭圆形特征或弧形轨迹的基础。

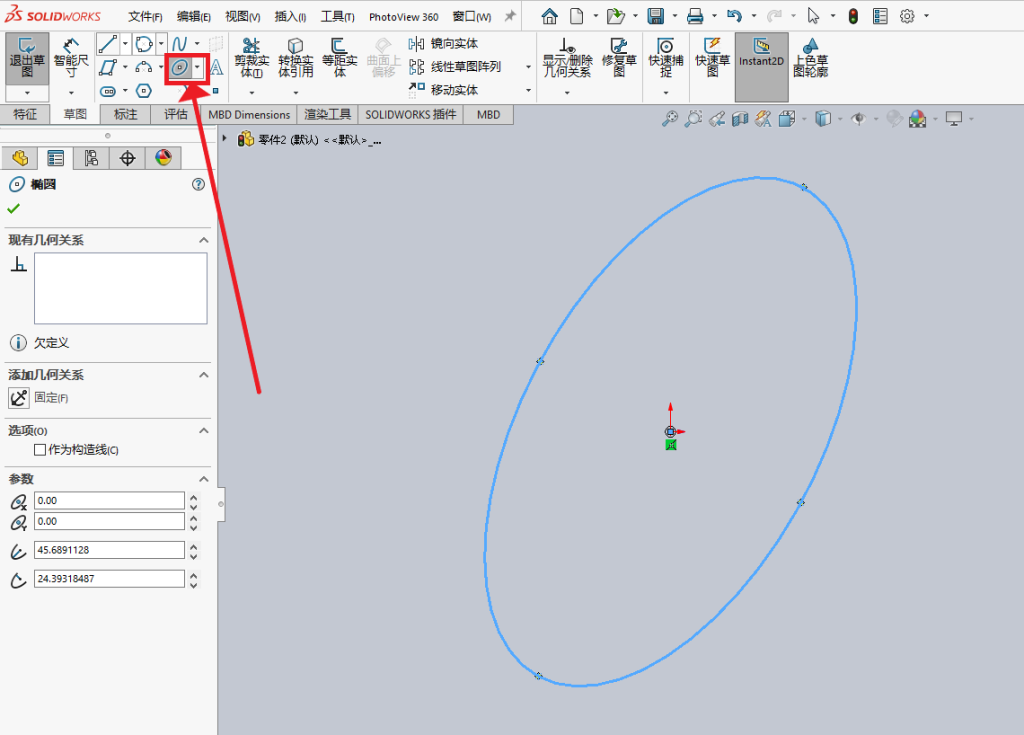

如何绘制完整椭圆

操作上，绘制完整椭圆分为清晰的三步，依次定义中心、一个轴和另一个轴：

• 启动命令：在草图编辑状态下，点击“草图”工具栏上的“椭圆”图标，或通过菜单 工具 > 草图绘制实体 > 椭圆 启动。

• 放置中心：在图形区域中单击，以确定椭圆的中心点。

• 设定主轴：拖动鼠标，在合适的位置再次单击，以定义椭圆一个轴（长轴或短轴）的长度和方向。

• 设定次轴：再次拖动鼠标，在合适的位置单击，以定义另一个轴的长度和方向，完成椭圆绘制。

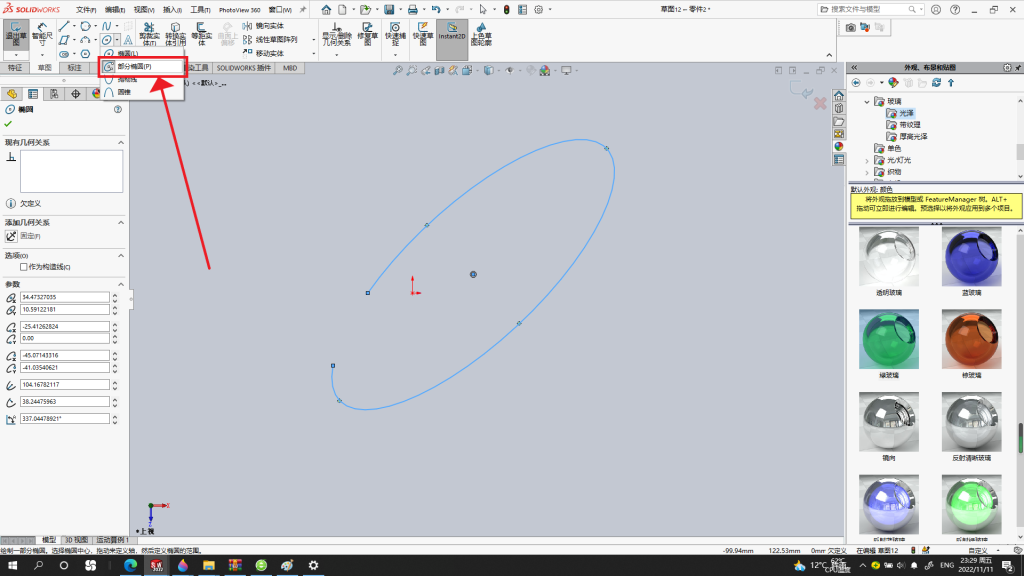

如何绘制部分椭圆（椭圆弧）

部分椭圆的绘制方法类似于“圆心/起/终点画弧”的方式。操作时同样先确定中心点，然后依次定义轴和弧的范围：

• 启动命令：在草图工具栏上找到并点击“部分椭圆”图标。

• 放置中心：在图形区域中单击，确定椭圆弧的圆心。

• 设定轴：通过两次拖动并单击，分别设定椭圆的两个轴。此时会出现一个完整的椭圆参考线。

• 定义弧线：沿椭圆圆周拖动鼠标，预览弧线的范围，到达目标位置后单击，完成椭圆弧的创建。

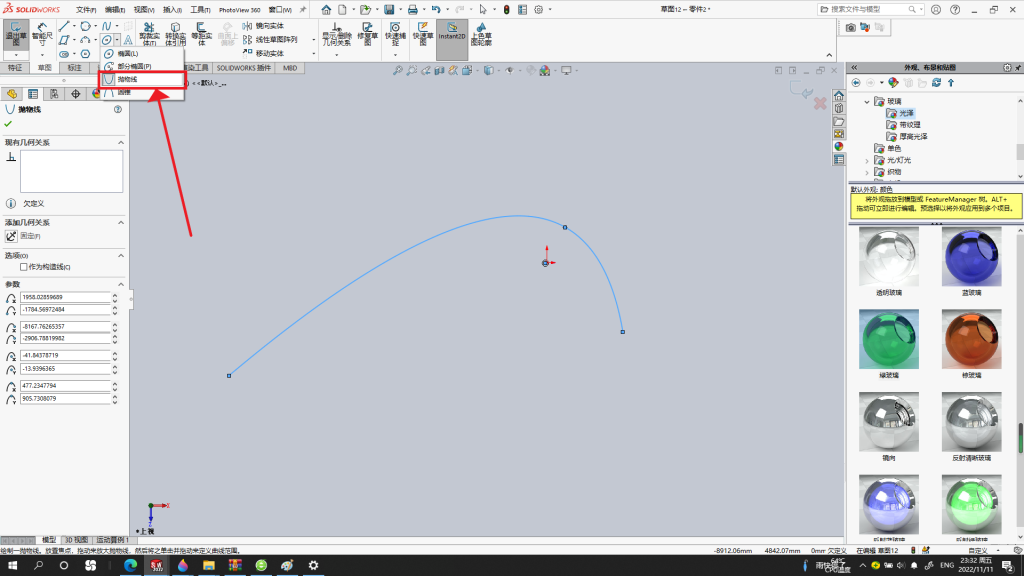

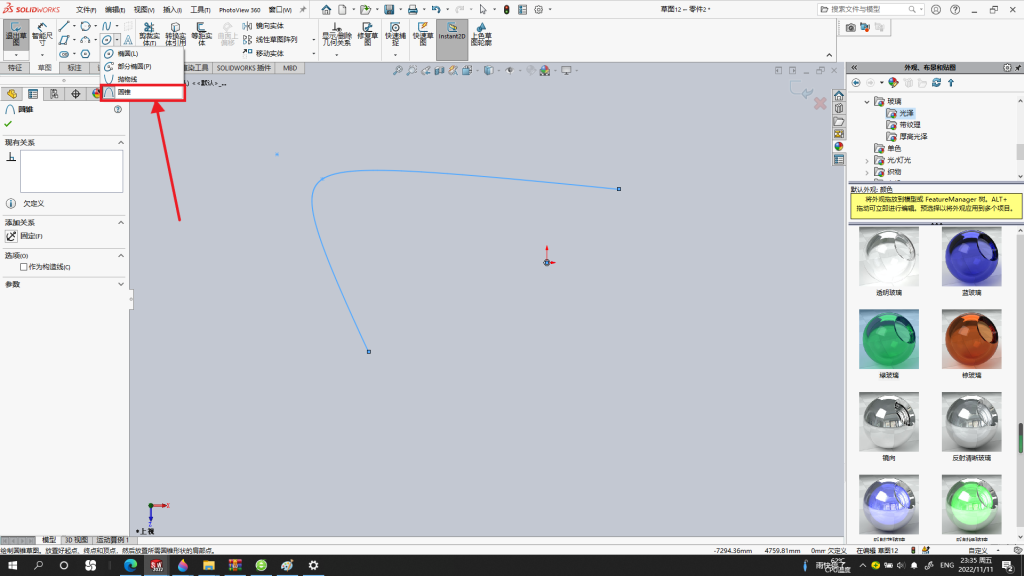

绘制后的编辑

绘制完成后，你可以通过椭圆 PropertyManager 来精确调整其属性，例如修改长、短轴的尺寸或弧的起始/终止角度。直接在图形区域中选中并拖拽控制点也是直观的修改方式。
