草图 – 移动实体

这个功能用于在草图绘制环境中，调整或复制选中的草图线条、轮廓等几何元素的位置，适用于精确调整草图布局。

操作位置：点击“草图”工具栏上的“移动实体”或“复制实体”按钮。

在属性管理器（PropertyManager）中，可以选择不同的定位方式：

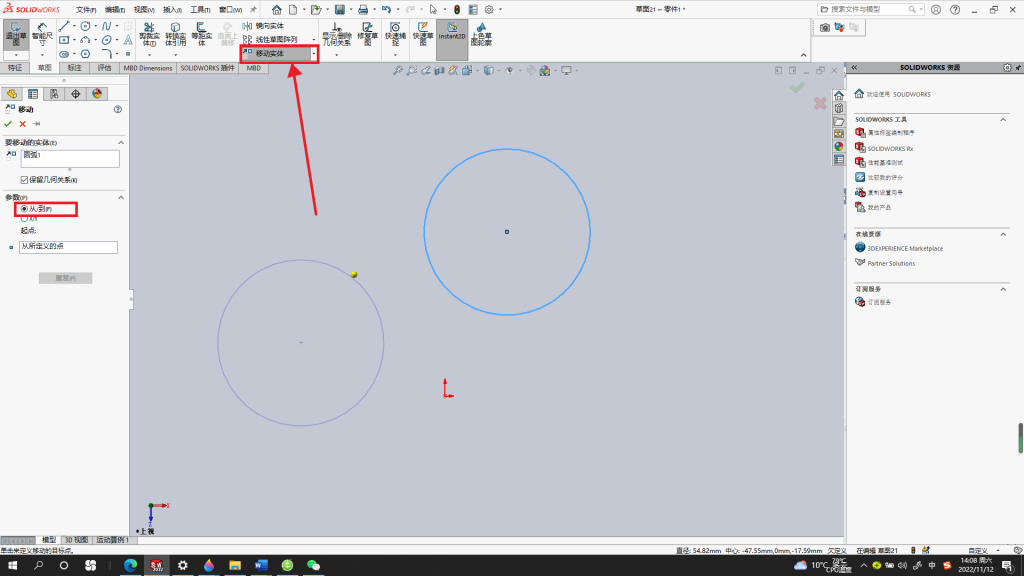

• 移动实体：从/到 先点击一个点作为“基点”，再拖动到目标位置完成移动。

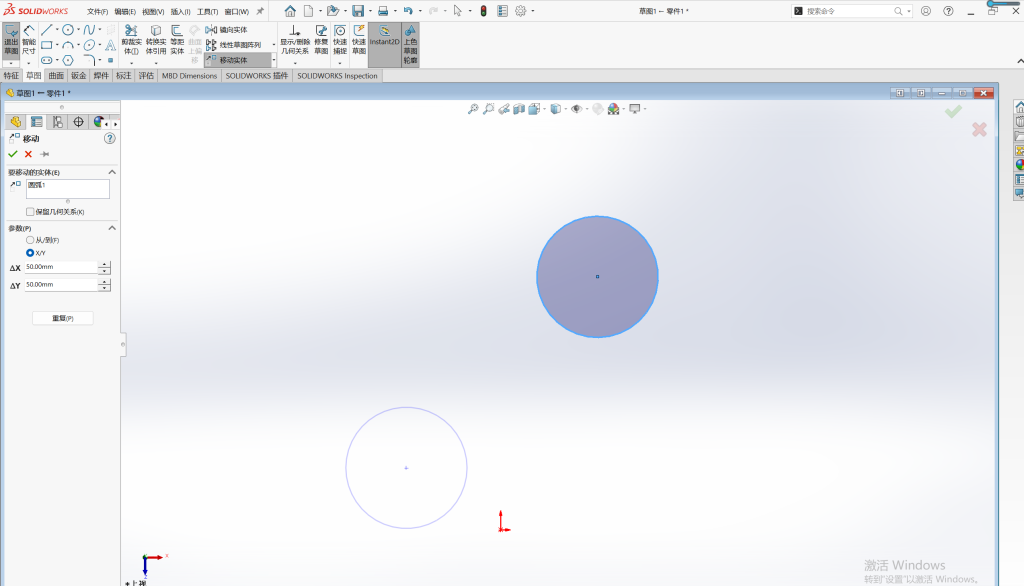

• 移动实体：X/Y 直接在参数框中输入沿X轴和Y轴移动的具体数值（Delta X、Delta Y），实现精确平移。

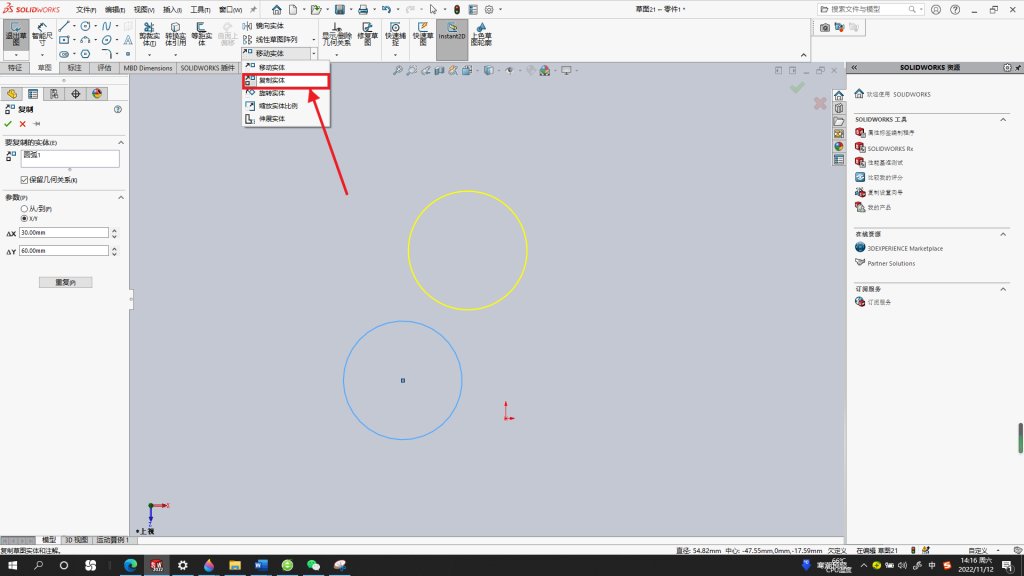

• 复制实体：从/到 X/Y 的用法和移动实体相同，只不过移动变成了复制。

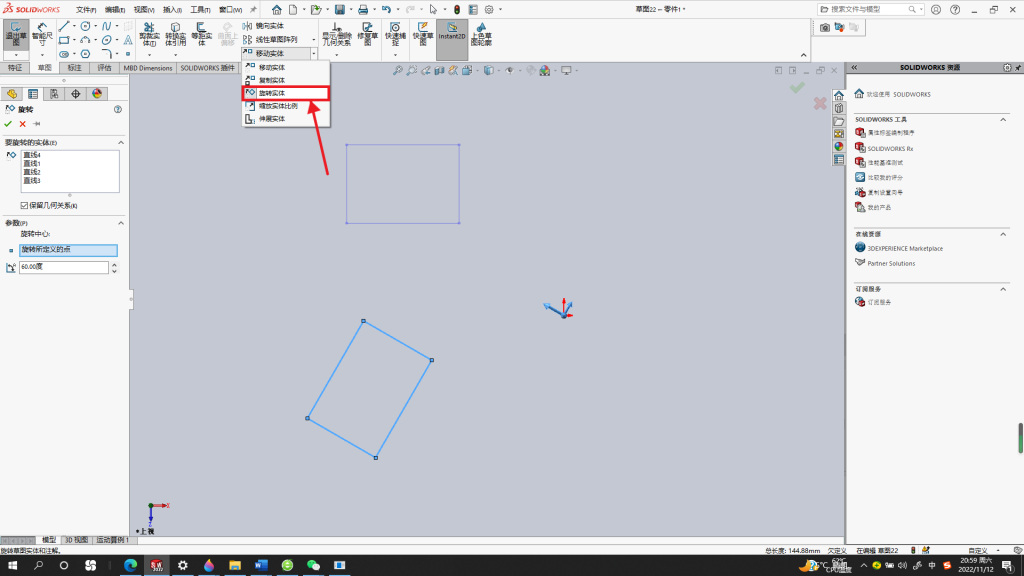

• 旋转实体：对物体进行指定角度的旋转。

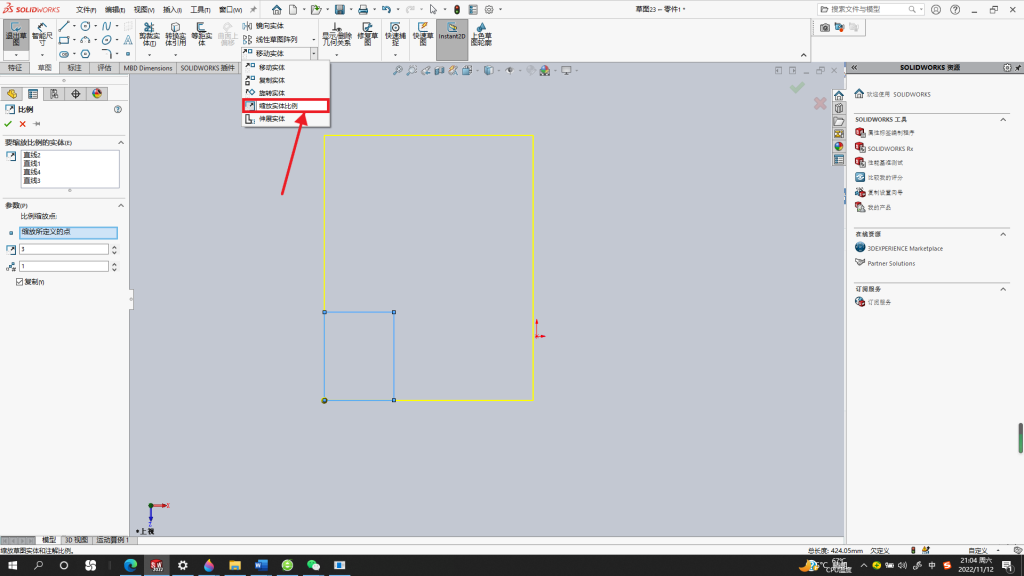

• 缩放实体比例：对物体进行缩放。

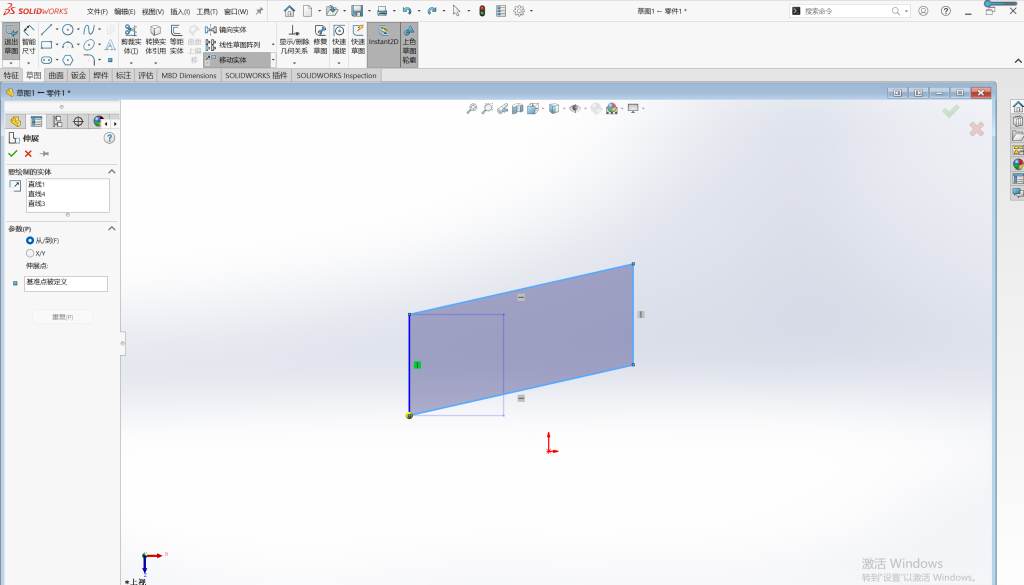

• 伸展实体：例如图中有个正方形，选中其中三条边，然后选中基准点，额可以对该正方形进行随机拉伸。

• 保留几何关系：勾选后，移动时会尽量保持草图元素之间原有的几何关系（如平行、相切等）；取消勾选则会断开这些关系。

操作提示：如果绘制的图形已经被几何关系（如固定、水平）约束，移动操作可能会受限。如果发现某个方向拖不动，可以检查草图关系。
