2D草图 – 多边形

在 SOLIDWORKS 2D 草图中，“多边形”工具可以快速生成边数在 3 到 40 之间的等边多边形。

如何绘制多边形

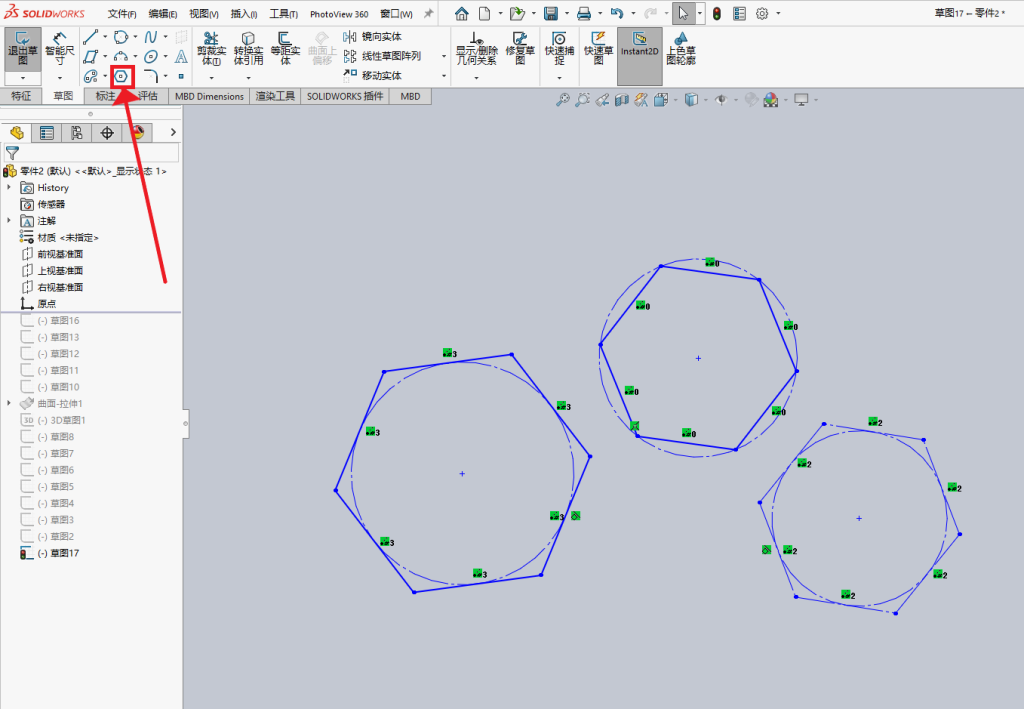

• 启动命令：在草图编辑状态下，点击“草图”工具栏上的“多边形”图标。

• 设置属性：根据需要，在左侧的“多边形 PropertyManager”中设定边数等参数。

• 放置并拖拽：在图形区域中单击，确定多边形的中心点位置，然后拖拽鼠标以定义其大小和方向。

核心设置：理解两种定义方式

在“多边形 PropertyManager”中，可以通过两种方式定义多边形的大小，它们由“内切圆”和“外接圆”这两个选项控制：

补充说明：这里的“内切圆”和“外接圆”是用于辅助定位的构造几何线，不会成为草图中的实际线条。

绘制后的编辑

多边形绘制完成后，可以通过以下方式灵活修改：

• 调整大小和方向：在草图中直接拖拽多边形的边来调整大小，或拖拽顶点或中心点来改变位置。

• 精确修改属性：在图形区域右键单击多边形的边，选择“编辑多边形”，即可在 PropertyManager 中重新精确调整边数、大小或旋转角度等所有参数。
