草图驱动的阵列

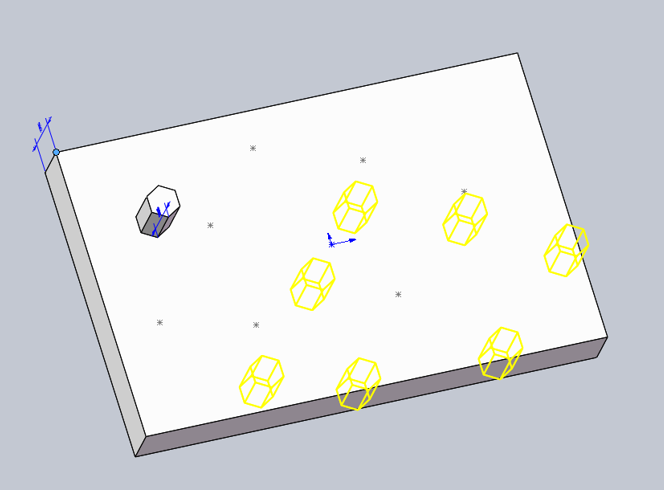

“草图驱动的阵列”是一个让你在指定位置精准布置特征或零部件的工具。它的核心逻辑很像“按图索骥”：你在草图中画好一些点作为“标记”，软件就会自动将源特征（或零部件）复制到每一个点的位置上。

零件环境 vs. 装配体环境

这个功能在零件和装配体中都能用，操作对象和核心选项略有不同。

核心操作步骤

• 准备“地图”（参考草图）：首先，在一个2D或3D草图中，使用“点”工具在你想放置特征或零部件的精确位置画好点。

• 准备“种子”（源特征/零部件）：确保你有一个需要被复制的特征（零件环境）或零部件（装配体环境）。

• 启动命令并关联草图：点击“草图驱动的阵列”（特征工具栏）或“草图驱动的零部件阵列”（装配体工具栏），然后在PropertyManager中选择你准备好的“地图”草图。

• 选择参考点：告诉软件用“种子”的哪个位置去对齐草图上的“点”。可以选择重心、原点或手动指定某个顶点。

• 完成阵列：选择要阵列的对象，点击确定，SOLIDWORKS就会在草图的每个点处生成一个实例。

进阶选项与技巧

• 跳过实例：如果某些位置不需要放置，可以在“要跳过的实例”中，点击图形区出现的粉色球体来移除它们。

• 参考点的影响：“参考点”的选择至关重要。如果你选择“所选点”并指向“种子”的一个角点，那么阵列时，这个角点就会与每个草图点对齐，从而精确控制特征的位置。

• 几何体阵列：勾选此选项可大幅提升阵列生成速度，特别是处理复杂特征时。它只复制几何形状，不复制特征逻辑。
