2D草图-点

在 SOLIDWORKS 2D 草图中，“点”是最基础的参考几何元素。它不占据面积，主要用于辅助定位、作为特征放置的参考，或作为放样/扫描路径的端点，虽然它自身不会直接形成三维实体，但却是很多高级建模操作的基础。

核心操作：如何绘制草图点

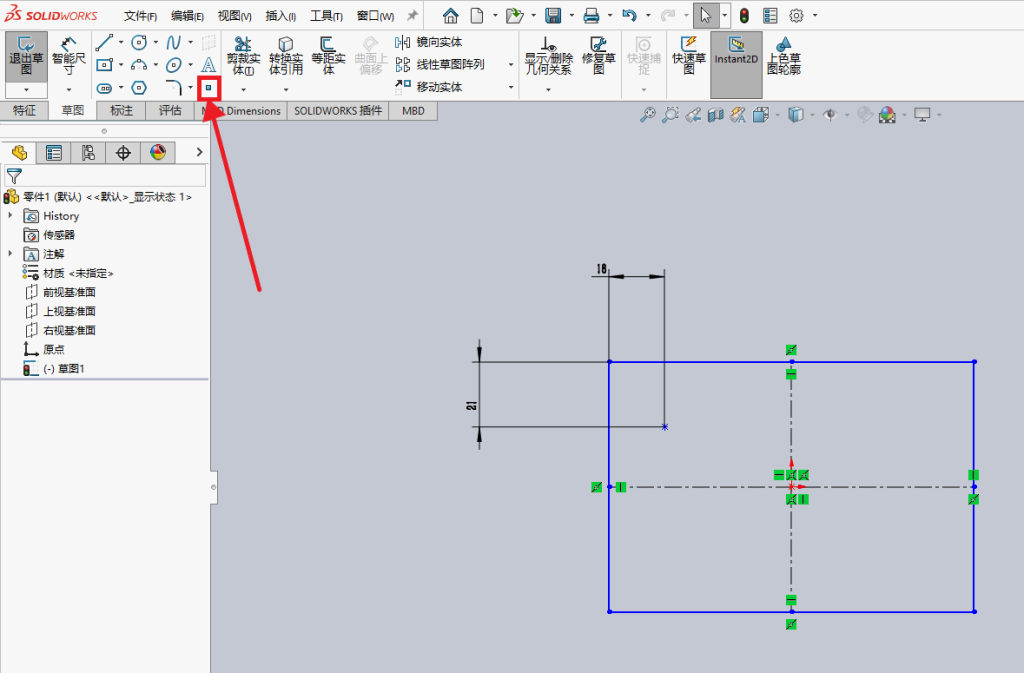

使用点工具非常简单，在草图编辑状态下，可以通过“草图”工具栏上的“点”按钮或菜单“工具” > “草图绘制实体” > “点”来启动。命令激活后，鼠标指针会变为十字光标带点状图标，在图形区域需要的位置单击即可放置一个点，该工具会保持激活状态，可以连续插入多个点。点作为一种草图实体，会保留在特征树的草图文件夹下，方便后续编辑或参考。

进阶用法与技巧

除了手动绘制，草图点还有一种很高效的用法——生成交点。你可以按住 Ctrl 键，同时选择两条不平行的草图线段（或模型边线），然后点击“点”工具，软件会自动在它们的交汇处创建一个新的草图点。这个点会与两条线保持关联，如果线的位置变了，点的位置也会相应更新。这个功能在标注一些特殊的交点尺寸时特别好用。

与其他工具的结合使用

在一些高级应用场景中，草图点的作用会更加凸显：

• 放样与扫描：在放样特征中，如果希望实体从一个点开始或结束，可以选择一个草图点作为轮廓，从而生成“收拢”的效果。

• 特征定位：在使用“异型孔向导”时，可以通过在草图平面绘制点来精确定位每个孔的位置。

• 阵列驱动：“草图驱动的阵列”工具正是通过草图中的点来定义每个阵列实例的位置。

• 自动捕捉：在绘制其他几何体时，可以使用“草图捕捉”功能，自动吸附到已绘制的草图点上，实现精确对齐。
