圆周草图阵列

“圆周草图阵列”是 SOLIDWORKS 草图环境中的一个功能，专门用来在 2D 草图中，围绕一个中心点，将选中的草图实体（如圆、直线、轮廓）按特定角度和数量复制出一圈实例。它和针对实体特征的“圆周阵列”逻辑相似，但操作对象和所处的环境不同。

核心操作与设置

要创建圆周草图阵列，最核心的操作是：先在草图中准备好需要阵列的实体（比如一个小圆），再启动命令，然后在左侧的属性管理器里设置好阵列中心、角度间距和实例数量。

• 选择阵列对象：首先需要在“要阵列的实体”框中，选择草图里的图形元素。

• 定义阵列中心：在“参数”下，可以设置阵列旋转的中心点。你可以用鼠标在图形区域中拖动选择点来确定中心，也可以在“中心点 X”和“中心点 Y”的输入框中精确指定坐标值。默认情况下，草图原点就是阵列的中心。

• 控制分布参数：在“参数”面板中，主要调整两个值来控制阵列的分布。

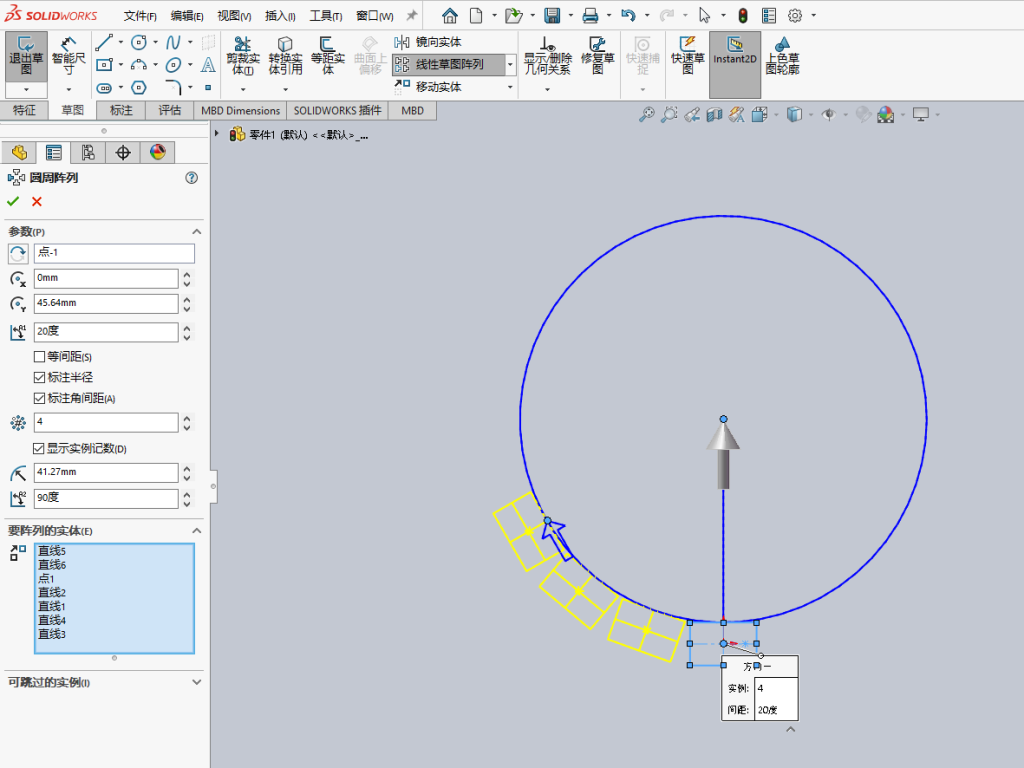

  • 间距：用于指定整个阵列覆盖的总角度（例如设为180°，就生成半圈阵列）。
  • 实例数：输入你想要的总数量（包含最开始的原始实体）。

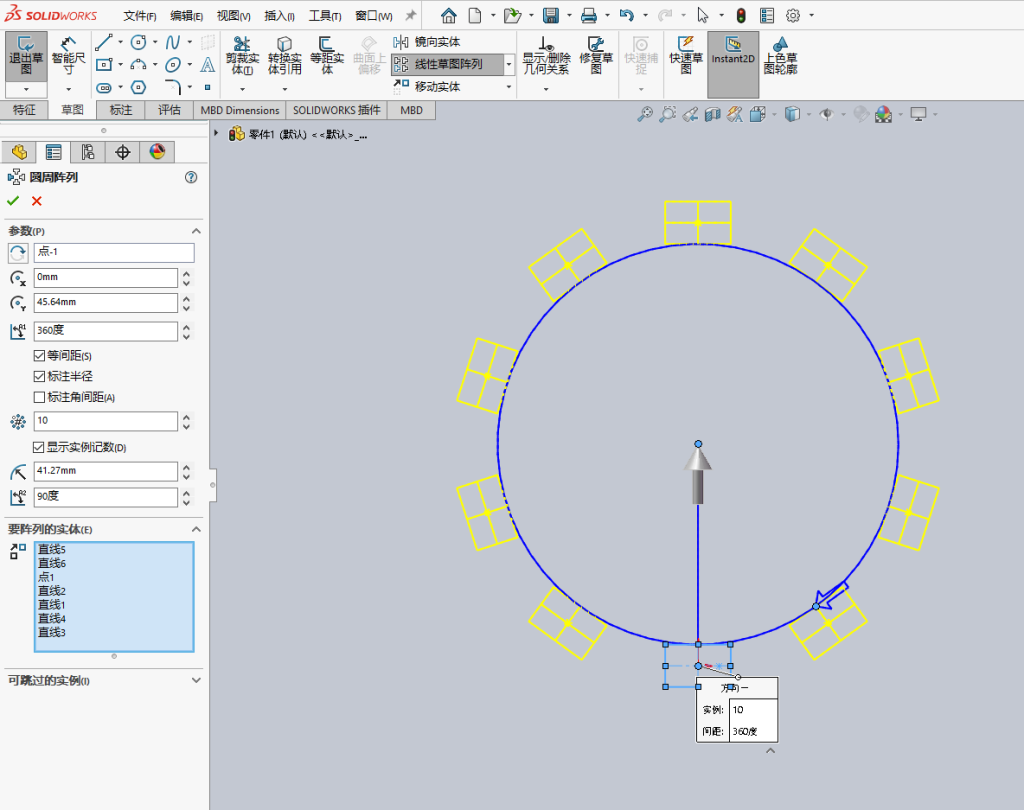

  • 快捷操作：如果想让实例均匀地布满整个圆周，可以直接勾选“等间距”选项，这样系统就会自动将360°均分。
  • 方向控制：如果需要，可以点击“反向”按钮来切换阵列的旋转方向。

进阶功能与调整

生成阵列后，如果对某些位置不满意，也可以灵活调整。

• 跳过不需要的实例：生成的阵列如果有某个位置的实例是多余的，可以在属性管理器里激活“要跳过的实例”，然后在图形区域中点击那个实例的粉色球体，就能将它移除。

• 添加标注辅助编辑：为了方便后期修改，你可以在PropertyManager中勾选“标注半径”或“标注角间距”，这样图形上就会显示对应的尺寸，双击就能直接修改数值。
