倒角(Chamfer)和圆角(Fillet)一样,是SOLIDWORKS中最常用也最重要的基础特征之一。它的核心作用就是把模型上原本尖锐的边或角,切掉一个斜角,形成一个平面过渡。这在机械设计中非常普遍,主要用于去除毛刺、方便装配导向、消除应力集中等等。
与圆角不同,倒角是用一个平面来代替原来的棱边,而圆角是用一个圆弧。
核心应用场景
- 装配导向:在轴端或孔口加工倒角,可以引导零件轻松装入,避免划伤。
- 去毛刺和安全:消除锋利的边缘,防止割伤,也让工件更美观。
- 焊接准备:在厚板边缘加工坡口(倒角)以为焊接做准备。
- 便于螺纹起始:螺纹孔口的倒角能为丝锥提供导向,并容纳螺纹起始时的”不完全牙”。
主要参数与类型
在”特征”工具栏上点击”倒角”图标后,属性管理器(PropertyManager)会提供两种主要的定义方式:

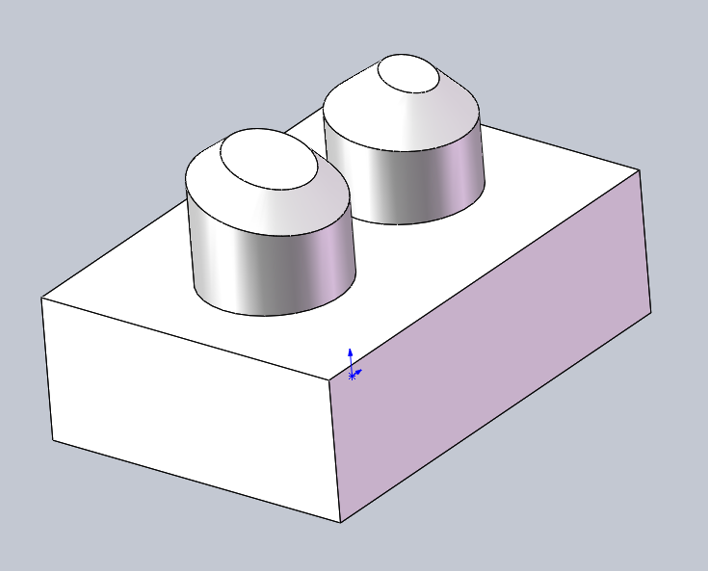

- 角度距离:这是最常用的方式。你需要指定一个距离(沿边线的长度)和一个角度(与原始边线的夹角)。例如,在孔口做一个45° x 1mm的倒角,这是机械图纸上最常见的标注方式。

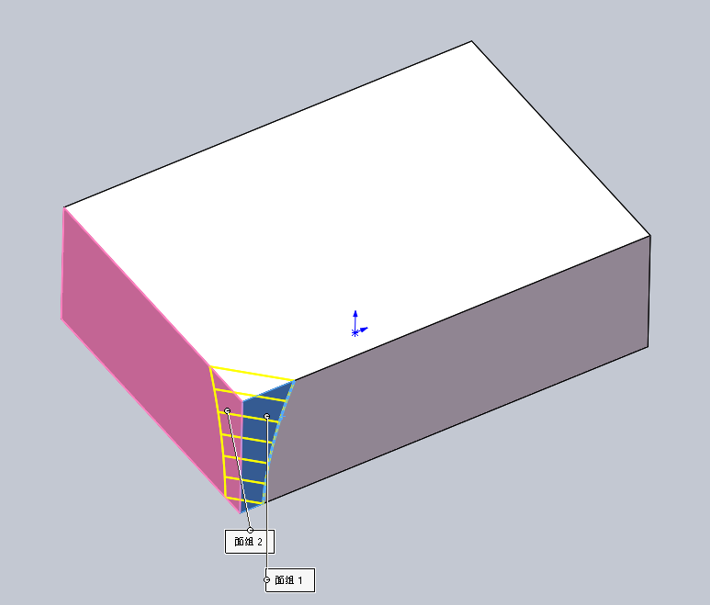

- 距离-距离:你需要指定两个不同的距离。倒角面与两条原始边的距离分别等于这两个值。这种方式常用于非45°的倒角,或需要在两个方向上获得不同宽度的场合。
- 顶点:用于一个顶点(三条或更多边线的交点)上。它会在该顶点处,通过指定的距离,生成一个与所有相邻面相切的平面,一次性切掉这个尖角。
应用技巧与操作
- 标准选择:如果图纸标注为”C1″,使用角度距离方式,距离设为1mm,角度设为45°。如果图纸标注为”1.5×1″,使用距离-距离方式。
- 选择顺序:对于多个边线,你可以一次性选择所有要倒角的边。
- 预览:在修改参数时,务必观察图形区的预览,确保倒角方向正确。
- 常见问题:
- 错误:无法创建倒角:这通常是倒角距离太大,超过了边线或相邻面的长度。减小距离值通常能解决问题。
- 倒角结果不对称:检查是否选择了正确的倒角类型,并确保所有参数输入正确。对于角度距离类型,确保角度基准正确。
🆚 倒角 vs. 圆角
在设计中,选择倒角还是圆角,通常有以下考量:
- 外观:圆角更柔和,适合消费产品;倒角更硬朗,适合工业品。
- 功能:圆角在减少应力集中方面更有效。倒角在装配导向方面更直接。
- 制造:倒角通常比圆角加工成本更低,更容易测量。
