筋命令

“筋”（Rib）是SOLIDWORKS中一个专门用于在零件上快速生成薄壁加强结构的特征命令。它很像一个“智能的拉伸”，可以理解为一种特殊类型的拉伸特征，主要用来增加零件的强度和刚性，同时减少材料用量。

核心机制：选线、定厚、拉伸

筋特征的本质是：从你绘制的一条（或多条）轮廓线出发，向一个方向“长”出有一定厚度的材料，直到与零件现有的壁面相交为止。

主要参数设置

创建筋特征时，主要在PropertyManager中控制以下几个核心参数：

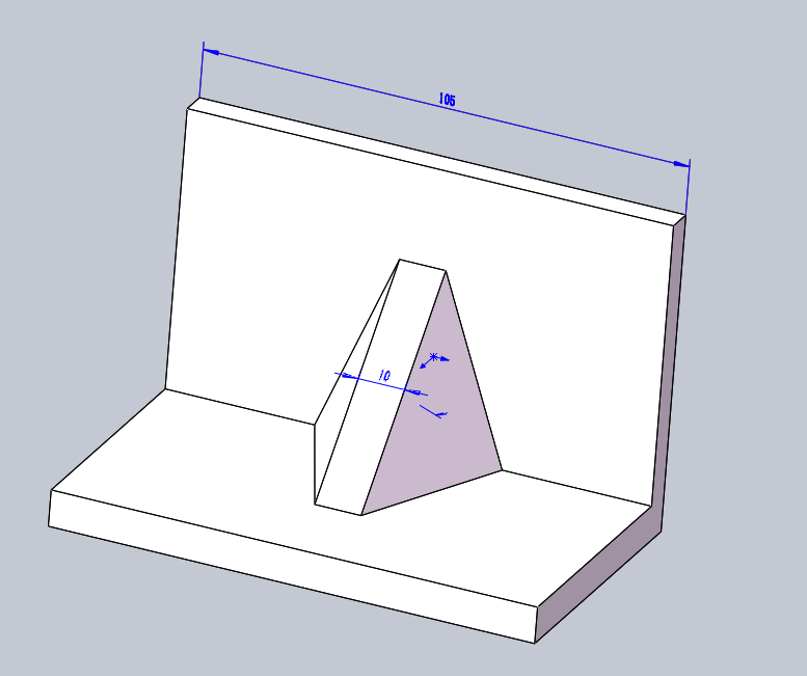

• 厚度：决定筋的薄壁有多厚。你可以选择将材料添加到草图轮廓的第一边、第二边，或者两侧均匀添加。

• 拉伸方向：控制筋的生长方向，主要有两种：

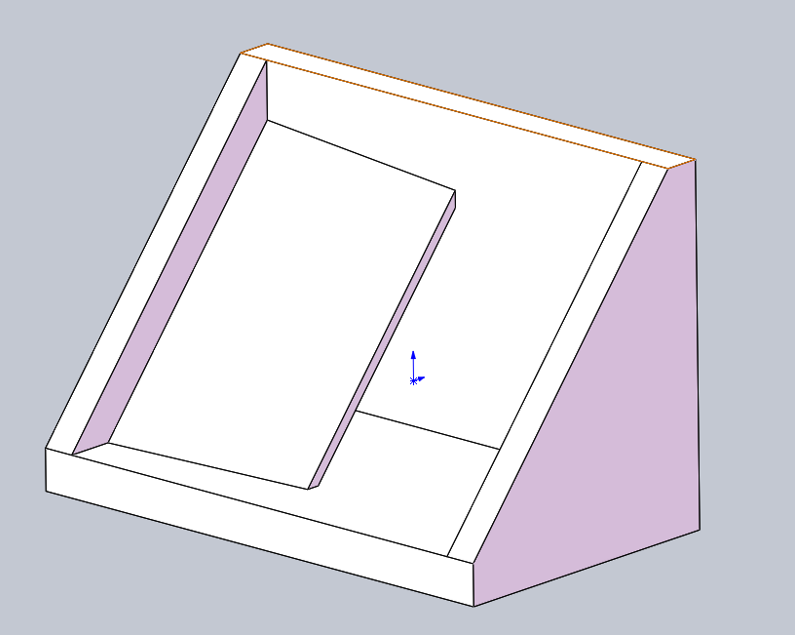

  • 平行于草图：筋会沿着草图平面的方向“生长”出去，与壁面相交。
  • 垂直于草图：筋会垂直“拔”出草图平面，形成垂直于草图的薄壁。

• 拔模：可以为筋添加拔模角度，便于脱模。如果勾选“向外拔模”，还可以控制拔模的斜率方向是向内还是向外。

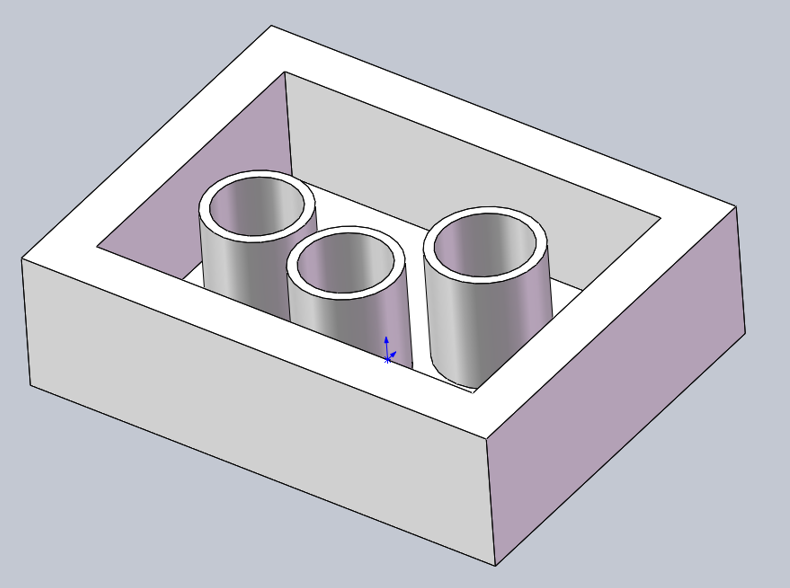

• 类型（线性/自然）：这个选项决定了筋在遇到边界时的“收尾”方式，在“垂直于草图”模式下可用。
  • 线性：筋的轮廓会以直线形式延伸，直到与零件边界交汇。

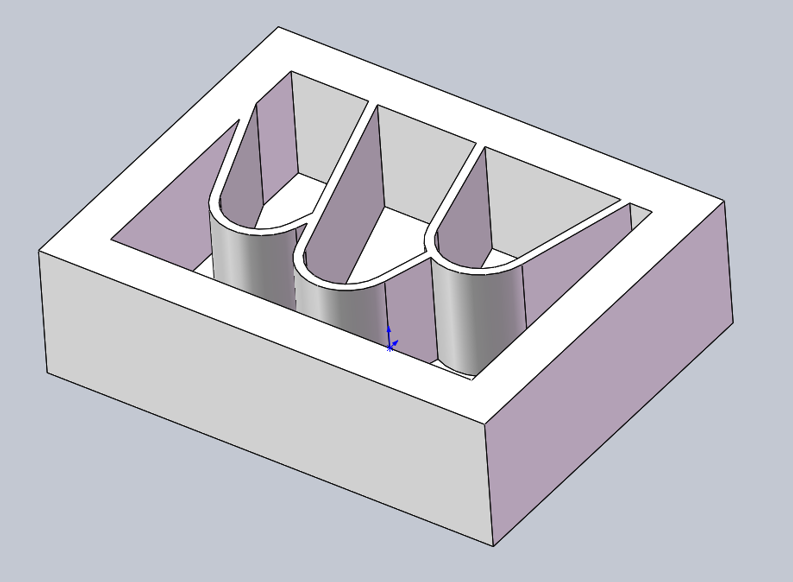

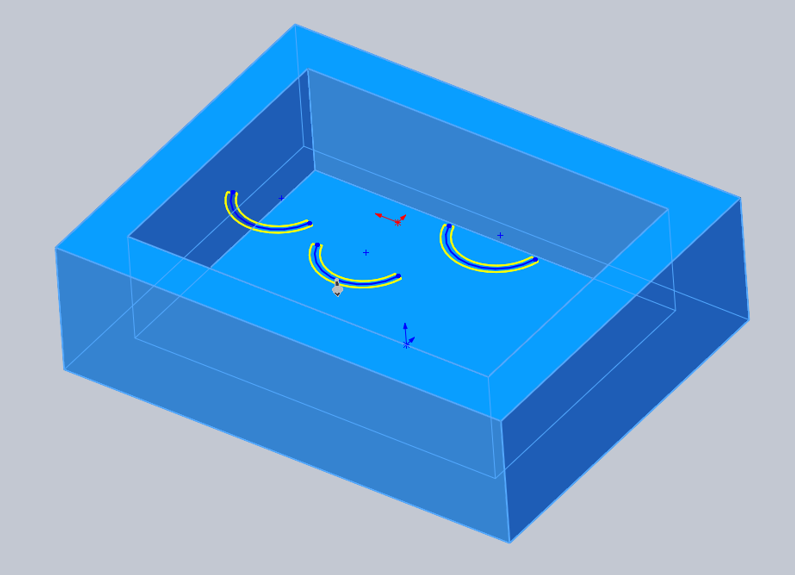

  • 自然：筋的轮廓会以它原有的曲线规律（比如圆弧）自然延伸，直到与边界交汇，结果更平滑。

小提示：筋命令只能用来添加材料，不能像拉伸切除那样用来去除材料。

操作要点与注意事项

使用筋命令时，有几个点需要留意：

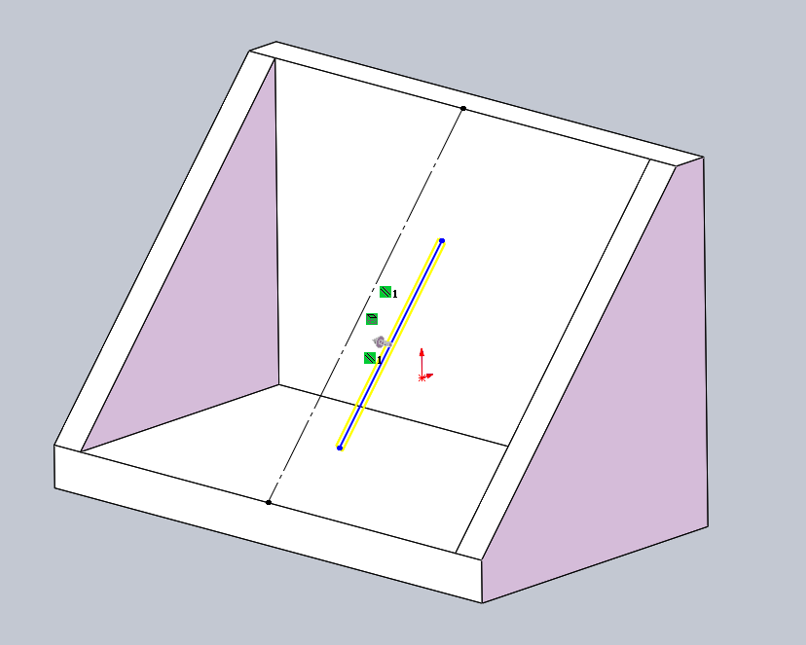

• 草图要求：你可以在与零件相交的基准面上绘制轮廓，也可以在与现有基准面平行或成一定角度的面上绘制。草图可以是开环或闭环的。

• 方向预览：在设置参数时，注意观察图形区域的预览箭头，它指示了筋的生成方向。如果方向不对，可以使用“反转材料方向”来调整。

• 多实体零件：如果你的零件包含多个实体，可以在“所选实体”框中，指定要在哪个实体上生成筋特征。

总结一下，筋命令的核心就是通过“画一条线→设定厚度和方向→软件自动计算并生成加强结构”这一高效流程来工作的。
