变量阵列

变量阵列（Variable Pattern）是SOLIDWORKS中一个非常灵活的阵列工具。和线性、圆周阵列那种每个实例都一模一样的“复制粘贴”不同，变量阵列允许你精确控制阵列中每一个实例的尺寸和参数，让它们可以“有规律地变化”，非常适合创建渐变、自适应等复杂的设计需求。

核心优势：它能解决什么问题？

简单来说，当你想让一排特征的尺寸依次变化时（比如孔径从小到大，或凸台高度逐渐降低），就需要用到变量阵列。它的核心价值在于：

• 尺寸独立控制：每个阵列实例都可以拥有不同的尺寸值。

• 支持非平面曲面：可以在弯曲或不规则的表面上阵列特征，并让每个实例自动贴合曲面。

• 数据驱动：通过一个表格来集中管理和修改每个实例的尺寸，逻辑清晰，修改方便。

能用在哪些特征上？

你可以为下面这些常用特征创建变量阵列：

• 拉伸/切除拉伸

• 旋转/切除旋转

• 扫描/切除扫描

• 放样/切除放样

• 圆角、倒角、圆顶、拔模

如何操作？

它的核心操作逻辑是“选特征 – 选尺寸 – 填表格”，主要分三步走：

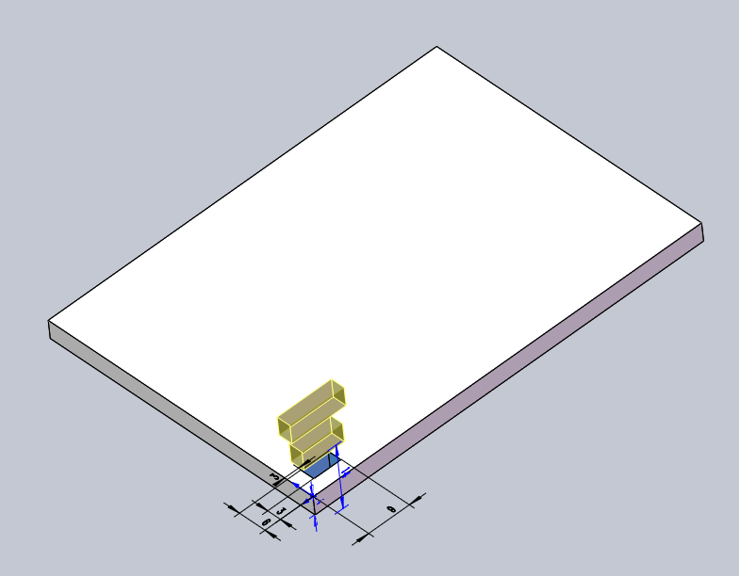

• 启动命令并选择“种子”特征：在零件环境中，点击【特征】工具栏上的【变量阵列】按钮，然后在图形区域或设计树中选择你作为“模板”的那个特征。

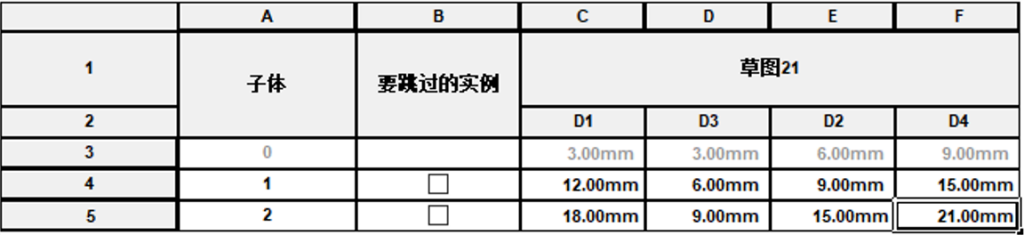

• 创建并编辑“阵列表格”：点击PropertyManager中的【创建阵列表格】。这是最关键的一步，表格的每一行代表一个阵列实例，每一列代表一个你要控制的尺寸。
  • 添加可变尺寸：在图形区域中，点击那些你希望它发生变化的尺寸（比如高度、宽度），它们会自动被添加到表格中作为一列。
  • 填写实例数据：在表格中，为每个实例的每个尺寸输入你想要的数值。你甚至可以从Excel表格里复制粘贴数据过来，非常高效。

• 预览并确认：填写完数据后，可以点击【更新预览】查看效果，满意后点击确定即可。

一个关键要求：参考非平面曲面

如果你想让特征阵列在一个非平面（弯曲）的表面上，并且每个实例都能垂直于该表面，那么你的“种子”特征必须包含对该曲面的参考。也就是说，在创建原始特征时，就要让它和那个曲面发生关系（比如基准面建立在曲面上，或草图与曲面边线有约束）。

补充：区分“变量阵列”与“变化的草图”

还有一个容易混淆但也很重要的概念——变化的草图（Vary Sketch）。

这是线性阵列中的一个选项。它也能让特征尺寸发生变化，但原理不同：你不需要像变量阵列那样手动填写表格，而是不标注你想要变化的那个尺寸，让SOLIDWORKS根据草图与模型边界的关系“自动推算”出变化规律。

两者各有侧重，变量阵列更精确、可控性更强，而变化的草图则更快捷，适合一些简单的、有规律的变化。
