放样曲线

在 SOLIDWORKS 里，“放样曲线”并不是一个独立的命令，它其实是在“放样”特征（如放样凸台、放样切除、放样曲面）中，用来构成放样形状的核心元素。简单来说，你可以把“放样曲线”理解为放样特征的“骨架”——它就是那些在不同平面上，用来定义放样形状的轮廓、引导线或中心线。

为了让你的网站内容更清晰，我们把“放样曲线”拆解为放样特征中的三个关键角色来讲解：

轮廓 (Profiles)：放样的“骨架”

• 是什么：这是构成放样的核心截面，至少需要两个。它们通常是位于不同基准面上的封闭草图。

• 关键操作：你选择这些轮廓的顺序很重要，它会直接影响放样形状的生成方式。如果第一个或最后一个轮廓是一个点，就能让实体在端点处平滑收拢。

引导线 (Guide Curves) & 中心线 (Centerline)

如果说轮廓定义了放样的“起点”和“终点”，那引导线和中心线就是控制“路径”的。

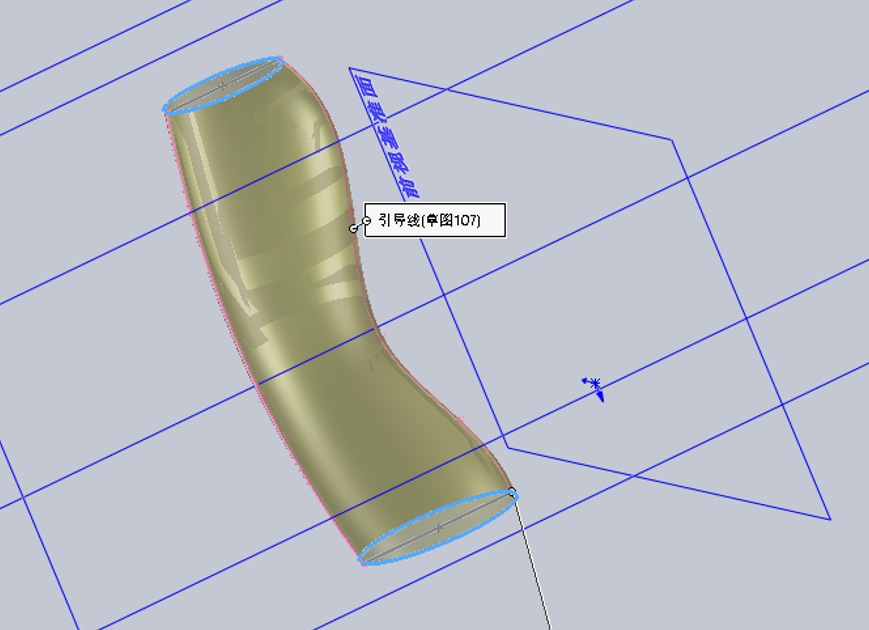

• 引导线 (Guide Curves)：
  • 作用：用来精确控制放样中间区域的形状，强制放样体沿着特定的路径变化，避免形状“扭曲”。它就像给放样搭的一个“骨架”。
  • 要求：引导线必须与所有轮廓相交，可以是草图曲线、模型边线，甚至是非平面的空间轮廓。
  • 使用技巧：引导线与轮廓之间需要添加“穿透”几何关系，这样才能确保引导线在放样过程中始终与轮廓相连。如果放样结果不理想，通常可以通过调整引导线或轮廓的连接点来优化。

• 中心线 (Centerline)：
  • 作用：可以理解为一种特殊的、唯一的引导线，它决定了放样整体走向的“脊梁骨”。
  • 与引导线的区别：引导线可以有多条，影响局部形状；而中心线只能有一条，影响整体趋势。

起始/结束约束 (Start/End Constraints)

除了曲线本身，你还可以通过这个选项来控制放样在起点和终点处的“脾气”。

• 无：不做任何约束。

• 垂直于轮廓：让放样在端点处与轮廓所在的平面垂直。

• 与面相切/与面的曲率：让放样与相邻的几何体平滑过渡。这是让放样特征和模型已有部分“无缝连接”的关键。

一点补充：在放样中，轮廓和引导线都可以是非平面的空间曲线。此外，还有一个基于放样思想的创意用法：通过放样曲面工具来生成精确的渐开线。
