放样切除

“放样切除”是SOLIDWORKS中一种高级的减材特征。它通过在两个或多个不同的草图轮廓之间，以平滑过渡的方式“生成一个实体”，然后用这个“实体”去切割现有的模型，从而创建出形状渐变的孔或槽。

简单来说，当需要切除一个从方形平滑过渡到圆形的孔时，就要用到放样切除。

核心操作

启动命令后（位于“特征”工具栏或“插入”>“切除”>“放样”），其核心操作和放样凸台几乎一致，主要区别在于它是一个去除材料的特征。

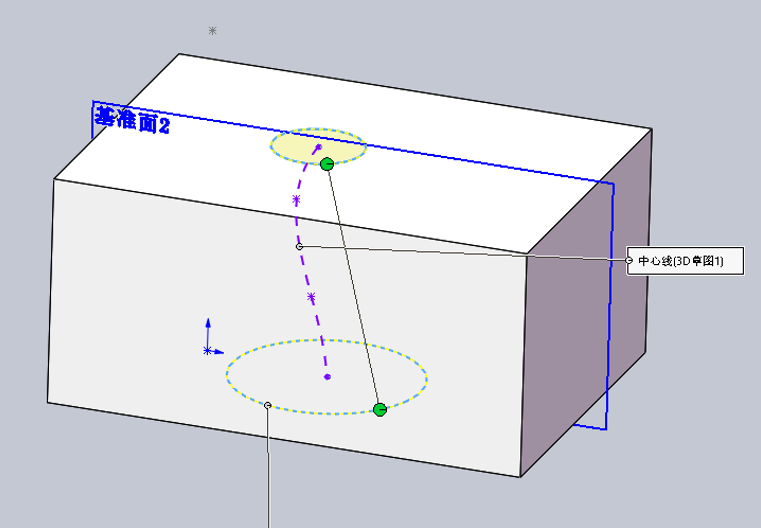

• 选择轮廓：这是放样切除的核心，需要至少两个封闭的草图轮廓。它们决定了切除体从起点到终点的形状变化。
  • 轮廓可以是草图、模型上的面或边线。如果第一个或最后一个轮廓是一个点，可以让切除体在端点处“收拢”成一个尖点。

• （可选）引导线：用于更精细地控制切除体中间部分的形状，让变化更平滑。

• 起始/结束约束：控制切除体在两端与模型表面的衔接方式。例如，选择“相切”可以让切除的入口或出口处形成一个平滑的过渡。

关键前提与常见问题

• 必须与实体相交：放样切除生成的是一个“体”，它必须完全贯穿或被包含在现有实体中才能生效。如果放样体与实体没有相交，或只是轻微接触，切除操作会失败。

• 检查轮廓有效性：所有用于放样的轮廓必须是封闭的，且不能有自相交。

• 处理“扭曲”问题：如果生成的切除形状出现“扭曲”，通常可以通过调整轮廓的选择顺序，或点击轮廓上的“连接点”并拖动它来手动修复对齐关系。

• 使用预览：在点击确定前，务必使用预览功能检查切除体的形状。

小提示：“放样切除”和“边界切除”是功能相近但控制方式不同的两个工具。边界切除支持更精确的双向控制，曲面质量通常更高，但操作也更复杂。如果在放样切除时遇到困难，可以考虑改用边界切除。
