填充阵列

填充阵列 是SOLIDWORKS中一个解决特定问题的“神器”：当你需要在一个不规则的平面区域内，快速、均匀地布满大量重复特征（比如散热孔、减重孔、防滑凸点）时，它会比线性或圆周阵列高效得多。

它的逻辑很简单：你负责划定一片区域并设置好间距等规则，软件负责帮你算好并铺满该区域。

核心操作与关键设置

创建填充阵列主要分三步，其中阵列布局是核心，决定了图案如何排布。

• 划定填充边界：先定义一个区域，告诉软件“就在这里铺”。你可以直接选择一个平坦的面，或者绘制一个封闭的草图作为边界。

• 选择阵列类型（核心）：在PropertyManager的“阵列布局”中，根据想要的图案选择排布方式：

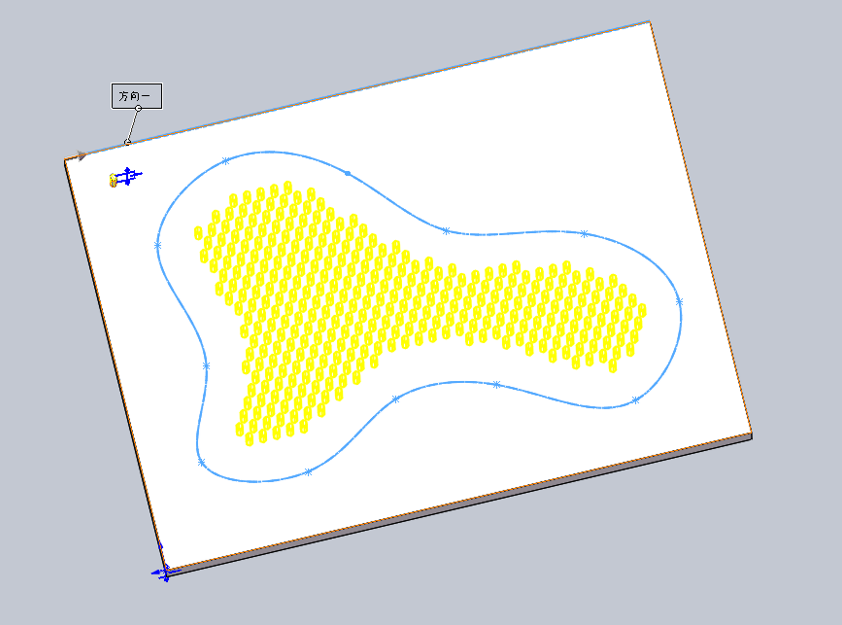

  • 穿孔 (Perforation)：专为钣金冲孔设计，能像蜂窝一样交错排布，效果类似布满网孔。需设置实例间距与交错角度。

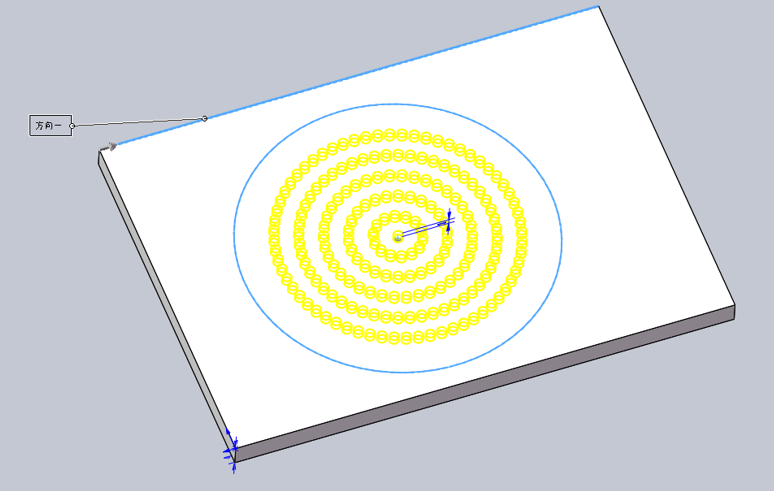

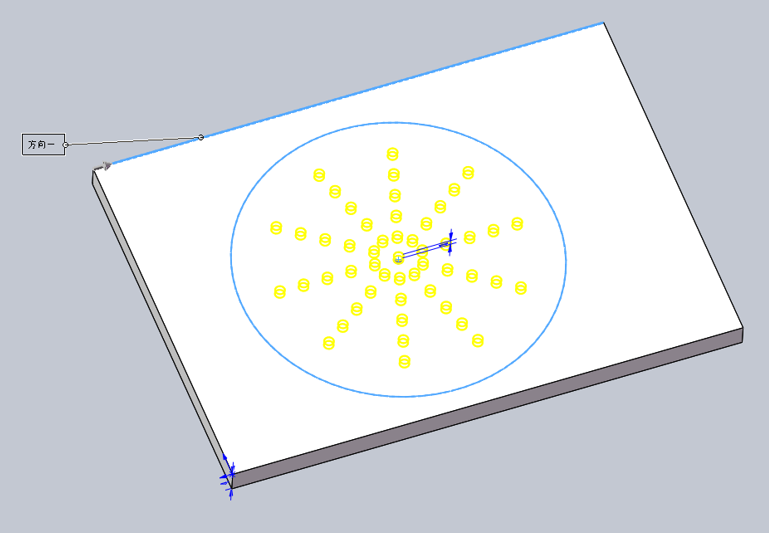

  • 圆形 (Circular)：生成一圈圈同心圆环式的阵列。通过控制“环间距”和“每环的实例”或“目标间距”来定义密度。

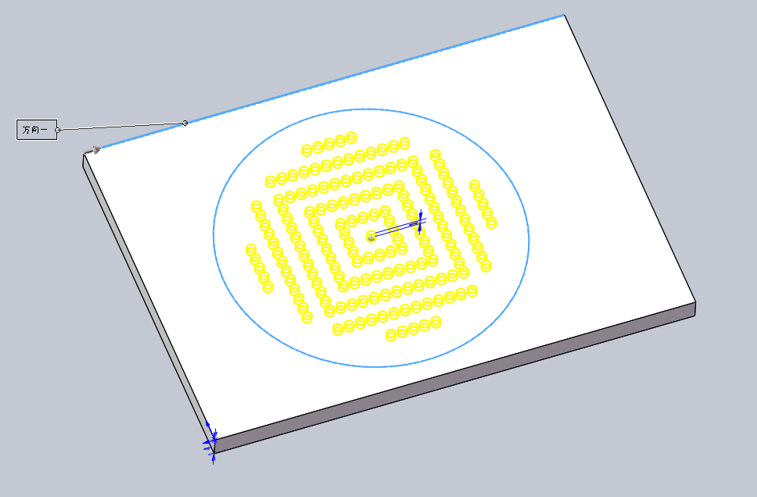

  • 方形 (Square)：生成规整的方形网格阵列。通过控制“每边的实例”来定义方形的大小和密度。

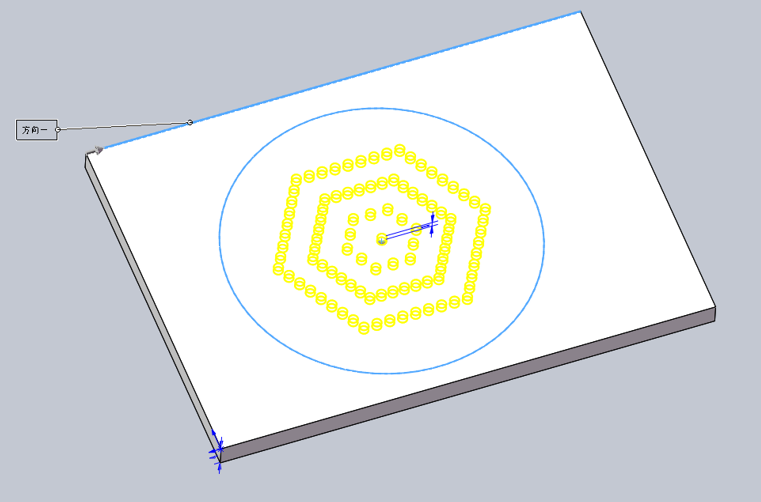

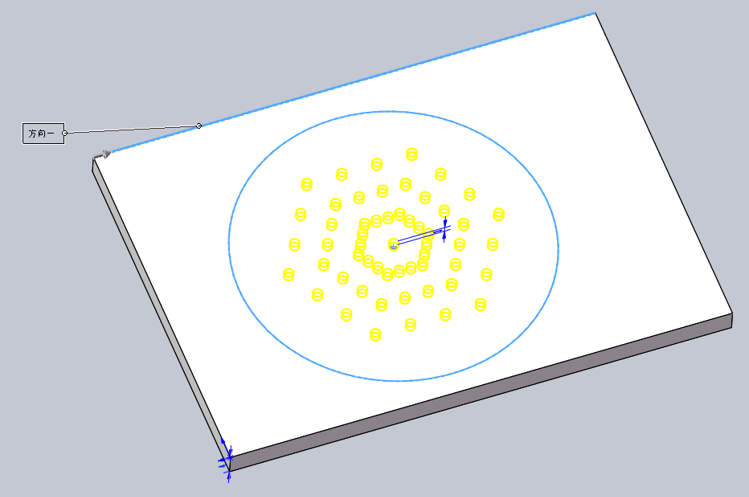

  • 多边形 (Polygon)：生成多边形网格阵列。先设置“多边形边”数，再通过控制“每边的实例”来定义大小。

• 指定要阵列的内容：告诉软件要复制什么：
  • 对已有特征阵列：在“要阵列的特征”中选择一个做好的特征。
  • 使用预定义形状：直接在PropertyManager中选择 圆形、方形、菱形或多边形 作为源特征，并设置其尺寸。

进阶功能

• 智能实例计数：设置完参数后，软件会自动计算能排下多少个。你可以在FeatureManager设计树中点击该特征，在PropertyManager里看到一个灰色的“实例计数”参数，它会在工程图中显示，也能用在设计表中。

• 灵活跳过与编辑：和线性阵列一样，你可以在“要跳过的实例”中点击预览图上的粉色球体，移除不需要的实例。如果只想用几何副本而不重新计算特征逻辑，可以勾选“几何体阵列”来加快生成速度。

总结

总的来说，当遇到需要在一个不规则区域内布满重复特征的情况时，填充阵列就是最高效的选择。使用它的核心思路是：先想好边界，再根据想要的图案从“穿孔”、“圆形”、“方形”或“多边形”中选择一种布局，最后指定要阵列的特征或使用预定义形状。
