分割线（Split Line） 是 SOLIDWORKS 中一个非常实用的参考几何工具。它的核心作用是把一个完整的面，按照你指定的线条“切分”成多个独立的面。
这个操作不会改变模型的体积，也不会像切除特征那样去除材料，它只是在表面上“划”出一道痕迹，为后续的更精细操作做好准备。
三种核心分割方式
要启动这个命令，可以在“曲线”工具栏上点击“分割线”图标，或通过菜单 插入 > 曲线 > 分割线 打开。在属性管理器中，你可以根据需要选择以下一种分割方式：
- 投影 (Projection)
- 作用：将一个草图轮廓沿特定方向投射到模型表面上，从而在曲面上“印”出轮廓线，并将其分割。
- 典型应用：在曲面上创建Logo、装饰纹理或非平面的文字。你也可以用草图文字来生成分割线，做“贴图”效果。
- 轮廓 (Silhouette)
- 作用：根据拔模方向在模型上生成一条“外轮廓线”，类似从某个角度观察时模型的外围边界。
- 典型应用：创建侧影轮廓分割线，常用于有拔模角度要求的零件设计。操作时，你需要选择一个基准面作为“拔模方向”，然后选择要分割的面（不能是平面），还可以设定角度。

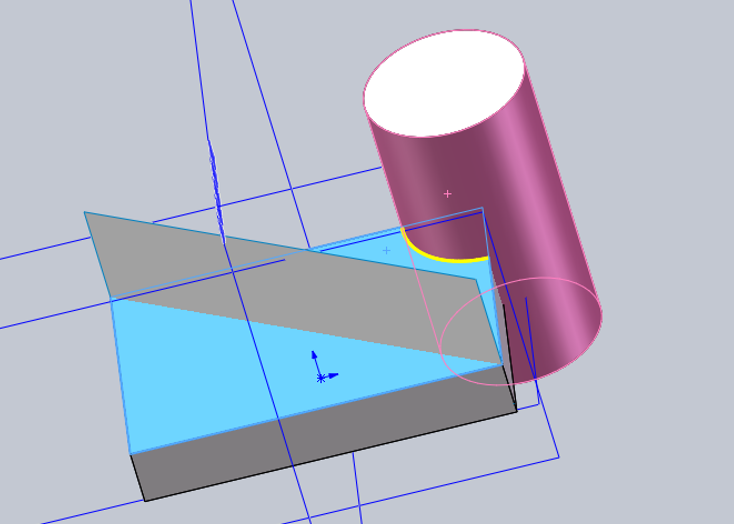

- 交叉点 (Intersection)
- 作用：用另一个交叉的实体、曲面、面、基准面或曲面样条曲线来切割目标面，生成分割线。
- 典型应用：这是一种更灵活的方式，适合处理复杂的曲面分割场景。你还可以在属性管理器中勾选“分割所有”和选择“自然/线性”选项来控制分割线的延伸方式。
为什么要使用分割线？
把面分割开后，你就可以对分割出来的不同区域单独进行操作了，这是它的主要价值所在。常见的后续应用包括：
- 应用不同的外观：给分割后的不同区域赋予不同的颜色或材质。
- 为拔模做准备：在需要拔模的面上创建分割线，以便对特定区域施加拔模特征。
- 创建复杂圆角：通过分割出特定的面，让圆角特征可以精确地应用在你想要的局部区域。
注意：分割线在模型树中是一个独立的特征，并且支持对其重新排序。这意味着你可以调整它的创建顺序，以适应设计变更。
