高级孔

“高级孔”可以看作是SOLIDWORKS“异型孔向导”的进阶版，它允许你在一个特征中，从零件的两个不同方向（近端和远端）定义一系列不同类型的孔元素。简单来说，当你需要创建一段从两头有不同要求的复杂贯通孔时，这个工具会非常高效。

核心特点：分层级联的孔

和“异型孔向导”侧重于创建单个标准孔不同，“高级孔”更侧重于处理从一端到另一端有变化的复合孔结构。例如，一个孔可能是从一端开始是沉头孔，中间是直孔，另一端又需要螺纹孔——这些都可以在一个“高级孔”特征中完成。

• 近端与远端定义：你可以分别指定孔在零件入口面（近端）和出口面（远端）的元素类型、标准和尺寸，并精确组合它们。

• 元素向导：创建时，软件会通过“孔元素弹出窗口”来引导你逐步添加和配置每个部分的孔元素，逻辑很清晰。

如何创建：主要步骤

创建高级孔主要分两步走：

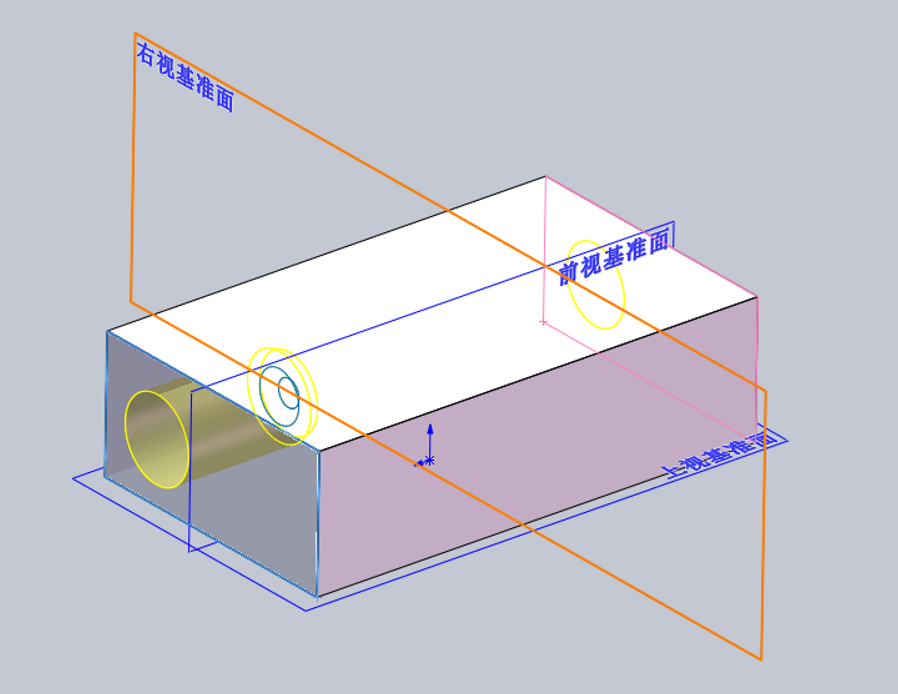

• 定义孔的“骨架”（类型）：启动“高级孔”命令后，先选择起始面（近端），然后通过弹出的元素窗口依次添加你需要的孔段（如柱形沉头孔、直孔、螺纹孔等），并分别为它们设定标准和尺寸。你还可以在远端一侧重复这个过程，定义孔另一端的结构。

• 确定孔的位置：切换到属性管理器中的“位置”选项卡。你可以像在草图中绘制点一样，精确放置一个孔，也可以直接使用草图生成一组孔实例。在创建多个孔时，如果不需要某个位置的孔，还可以在“要跳过的实例”中将它排除掉。

实用提示

• 与工程图的关联：高级孔的特征可以自定义孔标注，这对于生成制造图纸很有帮助。

• 保存为收藏：如果某种复杂的孔结构你经常用到，可以在属性管理器中将其保存为“收藏”，方便以后直接调用，无需重复设置。
