拔模

“拔模”是SOLIDWORKS中一个专门针对注塑件、铸造件、钣金件设计的核心特征。它的主要目的是为模型的垂直面添加一个小角度的斜度（即拔模角），从而让零件能够顺利地从模具中脱出，避免开模时因摩擦力过大而损坏零件或模具。

下面我为你梳理一下“拔模”的核心类型、关键概念和实操中的注意事项。

三种核心拔模类型

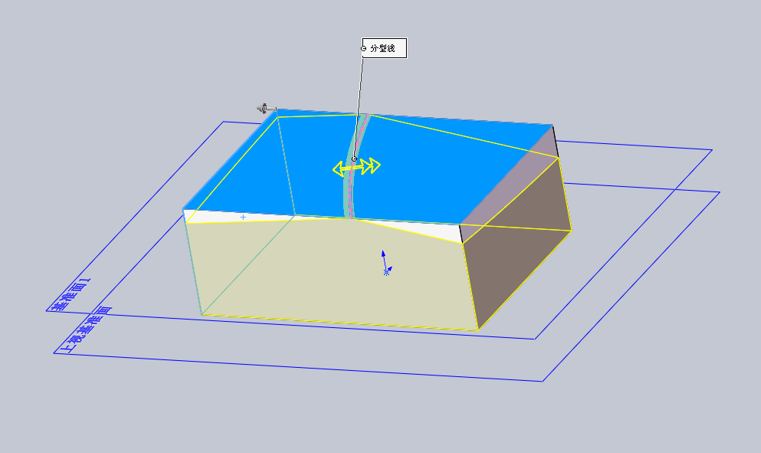

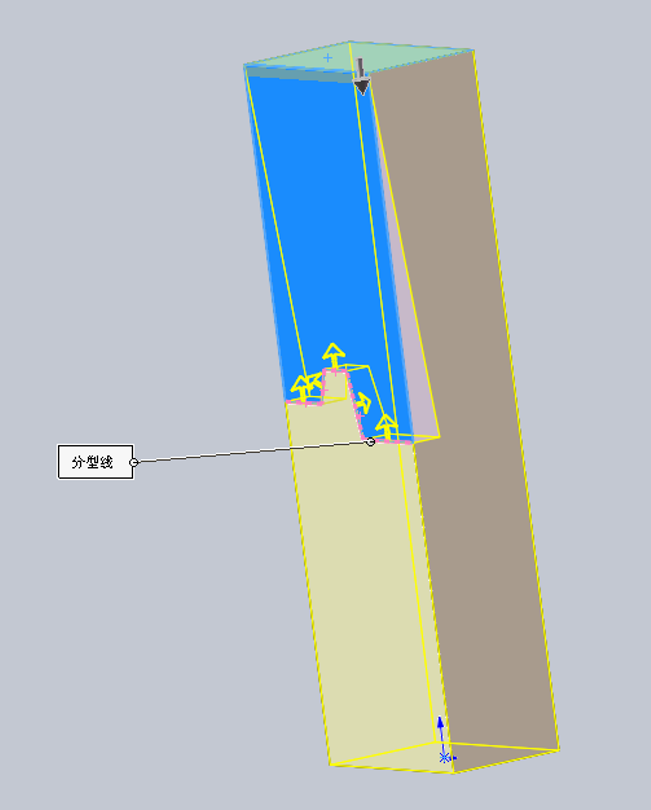

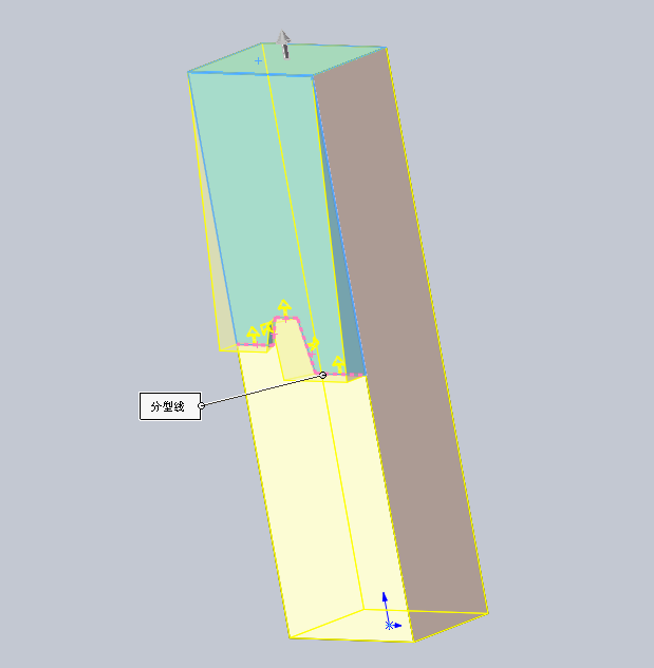

SOLIDWORKS提供了三种主要的拔模方式，你可以根据模型的结构和分型面的位置来选择。

核心概念与操作要素

在执行拔模命令时，你会遇到几个关键的概念和设置项：

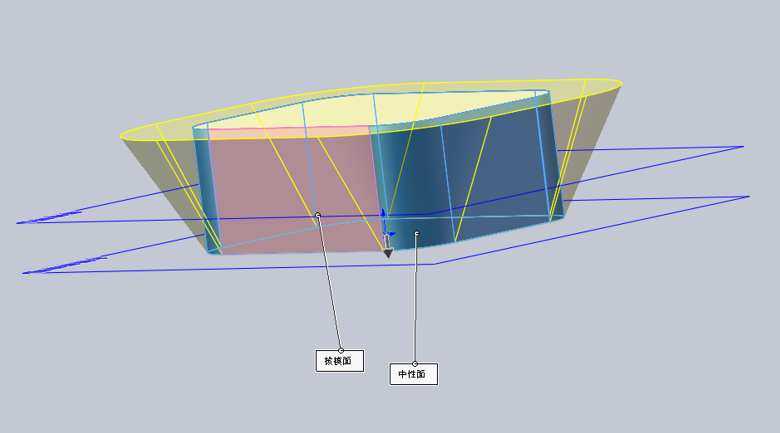

• 拔模角度 (Draft Angle)：这是你需要指定的核心参数，即倾斜的度数。它垂直于中性面进行测量。角度值通常在1°到3°之间，具体取决于零件高度和材料。

• 拔模方向 (Draft Direction)：这是模具开模的方向。你需要选择一个平面、线性边线或轴来定义这个方向。

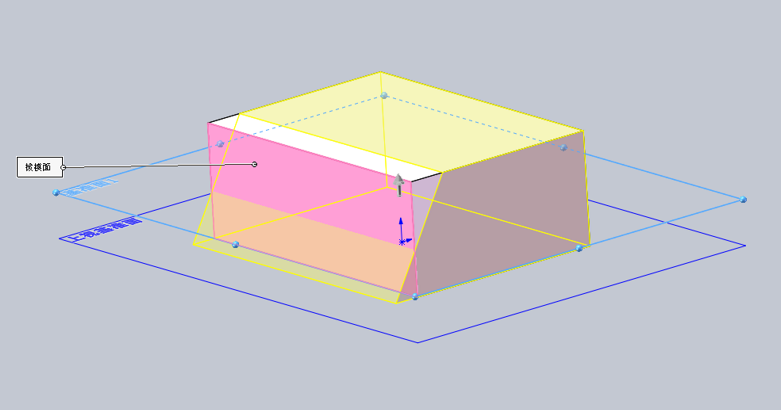

• 拔模面 (Draft Faces)：就是那些需要被“削”出一个斜度的面。

• 拔模分析 (Draft Analysis)：这是一个非常实用的辅助工具。你可以在创建拔模前，用它对模型进行分析。它会根据你设定的拔模方向和参考角度，自动将模型面用不同颜色标识出来：
  • 正拔模：满足拔模要求的面。
  • 负拔模：拔模方向错误的面。
  • 需要拔模：拔模角度不足的面。
  • 跨面：同时包含正、负拔模角的面，通常需要先分割。
    这个分析能帮你快速定位问题，为后续的拔模操作做好准备。

拔模顺序与工程建议

在使用拔模特征时，有一个非常关键的经验法则：

• 先拔模，后圆角：在添加拔模特征之前，先不要添加圆角。如果先做了圆角，再对圆角面进行拔模，软件很容易因为几何计算冲突而报错。因此，一个稳健的建模顺序通常是：先完成主体特征 → 创建拔模 → 最后添加圆角。

总的来说，拔模是确保零件可制造性的重要环节。理解“拔模分析”工具，并遵循“先拔模后圆角”的原则，能让你在设计阶段就规避很多潜在的制造问题。
