旋转切除是 SOLIDWORKS 中一项非常基础的减材建模命令。它的核心原理是围绕一条轴线旋转一个封闭的草图轮廓，来移除实体材料，通常用来创建具有回转体特征的内部结构，比如孔、凹槽或退刀槽。
这个命令和之前提到的 旋转凸台、旋转曲面 属于同一个操作逻辑，区别在于最终效果：一个是增加材料，一个是去除材料。
操作步骤与核心设置

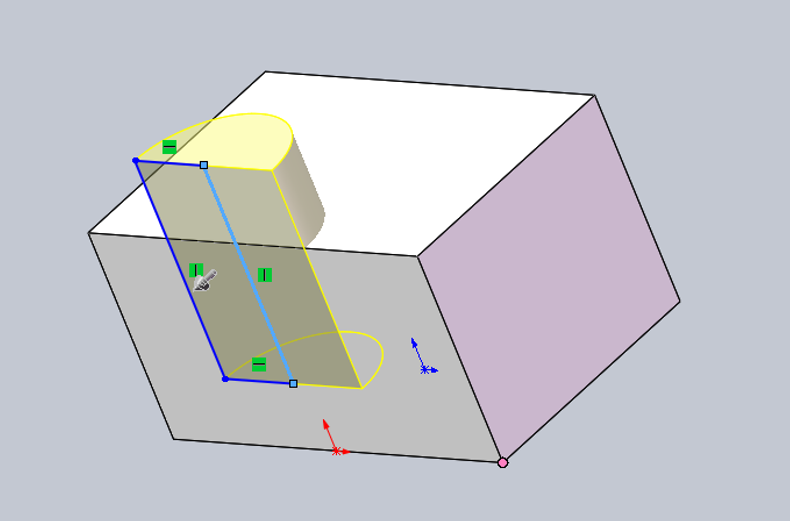

- 准备草图：首先需要绘制一个封闭的、无交叉的草图轮廓，以及一条作为旋转轴的中心线。这里的轮廓代表要切除的横截面形状。
- 启动命令：点击“特征”工具栏上的“旋转切除”按钮，或通过菜单“插入 > 切除 > 旋转”启动。

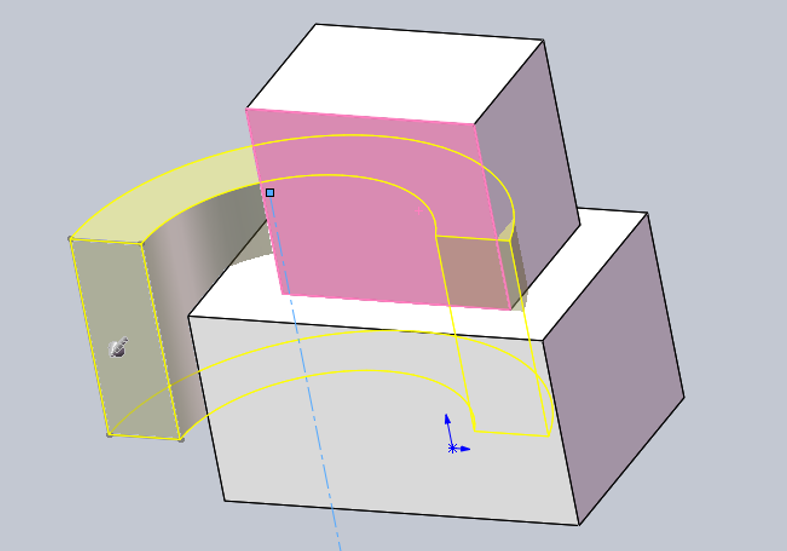

- 定义旋转轴：在属性管理器中，软件会自动识别并填入草图中的中心线。如果草图中没有中心线，你也可以手动选择一条现有的直线边线或基准轴。

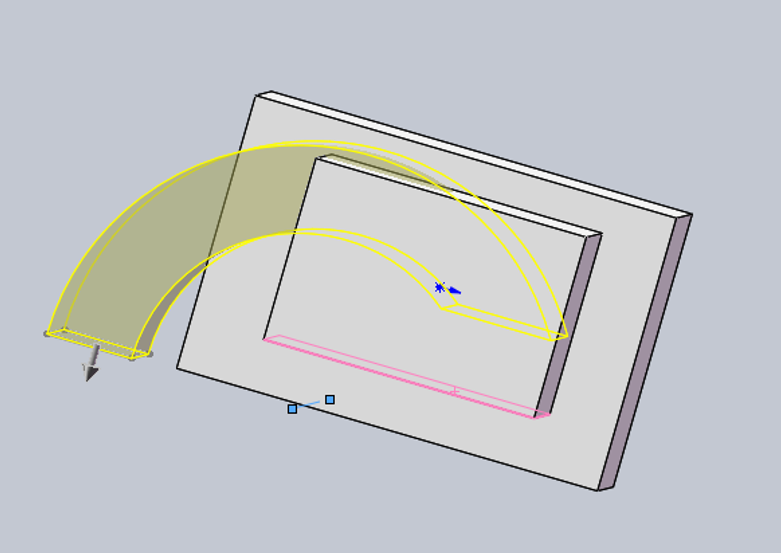

- 设置旋转参数：与旋转凸台类似，你可以定义旋转的角度和方向。常用选项包括：
- 给定深度：旋转一个指定的角度（如 360° 完全切除，或 180° 部分切除）。
- 两侧对称：以草图平面为中心，向两侧均匀旋转指定的总角度。
- 确认生成：点击“√”确认，软件便会移除旋转扫过的材料。
应用场景与技巧

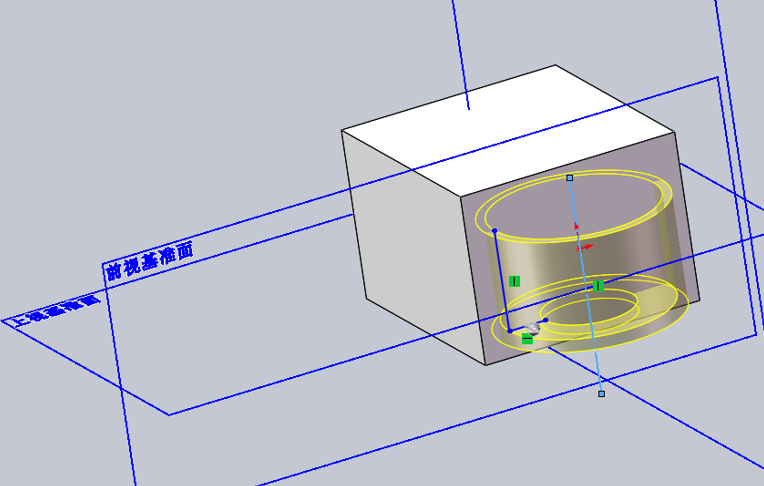

- 典型应用：最常见的用途包括创建轴上的环形槽、法兰盘上的减重孔（注意，如果孔是贯通整个零件的，用“拉伸切除”会更直接）、内螺纹底孔的退刀槽等。
- 与拉伸切除的区别：如果特征不是围绕一条轴旋转的，那么应该优先考虑“拉伸切除”。旋转切除专门用于那些在横截面上具有圆周对称性、需要围绕一条中心线来去除材料的几何特征。
常见问题与解决
- 错误：草图不封闭：这是最常见的错误。旋转切除的草图轮廓必须是完全封闭的。请检查草图，确保所有线条首尾相连，没有断点。
- 错误：轮廓与旋转轴交叉或相交：为了防止几何体自相交导致错误，通常需要将草图轮廓绘制在旋转轴的一侧，而不要穿过旋转轴。
- 效果不符预期（没切掉）：检查切除轮廓的位置，确保它确实与实体相交，并且旋转的方向和角度足以穿过实体。例如，完全在实体内部的切除，如果旋转角度只有 10°，可能只能切出很浅的痕迹。
