放样切除

放样切除是SOLIDWORKS中一个高级的减材特征。它的原理与放样凸台类似，都是在两个或多个轮廓（Profile）之间生成一个过渡形状，但放样切除是用来移除材料的。

简单来说，它通过在两个草图轮廓之间创建一个平滑的过渡体，然后用这个“体”去切割现有的实体，形成一个形状渐变的孔或槽。

核心应用场景

这个特征特别适合创建那些形状沿路径变化的复杂内部结构，例如：

• 异形管道或通道：比如从一个方形入口平滑过渡到一个圆形出口的通风管道。

• 复杂模具型腔：用于创建需要随形状变化的拔模或流道。

• 手柄或握把的镂空：需要从粗到细、从圆到方的渐变槽。

关键操作与设置

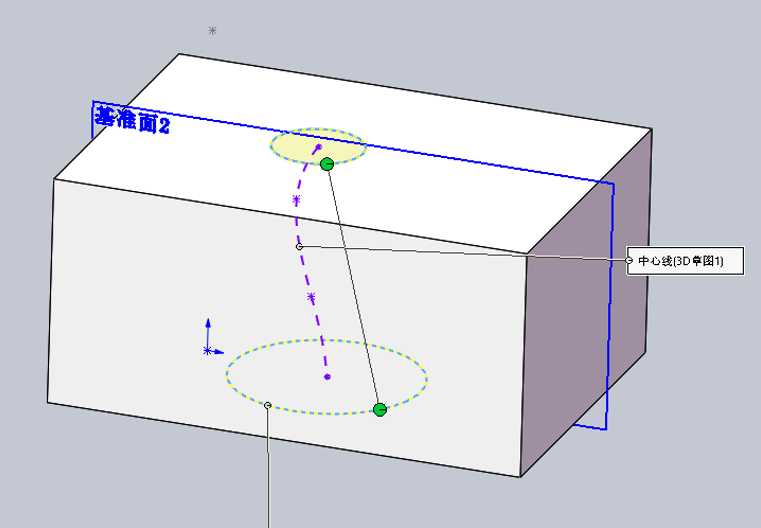

通过“特征”工具栏或菜单 插入 > 切除 > 放样 启动命令后，核心设置与放样凸台基本一致，但有一些需要特别注意的地方：

• 轮廓（Profiles）
  • 这是放样的核心，定义了切除在不同位置的截面形状。你需要选择至少两个封闭的草图轮廓，它们决定了切除体从起点到终点的形状变化。
  • 注意：轮廓的选择顺序和连接点的位置，会直接影响放样体的形状。如果出现扭曲，可以尝试调整连接点。

• 引导线（Guide Curves）
  • 可选元素，用于精细控制放样体中间部分的形状，让它更贴合预设的路径。如果不用引导线，软件会在轮廓之间生成一个“自然”的、可能不够理想的形状。

• 起始/结束约束（Start/End Constraints）
  • 这个选项在放样切除中同样重要，它能控制放样体的端面与模型表面的衔接方式。
  • 垂直于轮廓：让切除体的端面垂直于轮廓草图平面。
  • 相切：让切除体端面与相邻模型表面相切，形成平滑的渐变入口或出口。

关键前提与常见问题

• 必须与实体相交：放样切除生成的是一个“体”，它必须完全贯穿或被包含在现有实体中才能生效。如果放样体与实体没有相交，或只是轻微接触，切除操作会失败。

• 检查轮廓有效性：所有用于放样的轮廓必须是封闭的，且不能有自相交。

• 预览与调整：在点击确定前，务必使用预览功能检查切除体的形状。如果形状不理想，可以调整连接点或添加引导线。
