拉伸切除

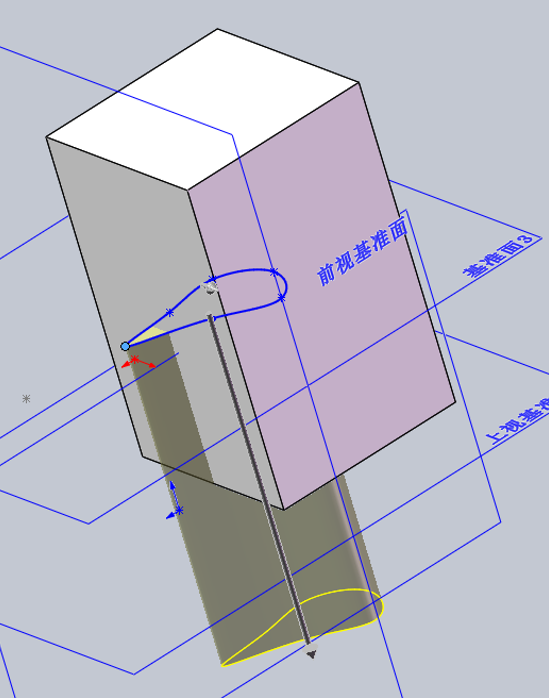

“拉伸切除”是SOLIDWORKS中一个基础的减材特征，它的核心就是通过拉伸一个草图轮廓，来移除实体材料。与“拉伸凸台”相反，这个命令专注于“挖掉”材料。

它的操作逻辑和“拉伸凸台”基本一致，只是结果相反，所以在设置上有不少共通之处。

核心操作与关键设置

通过“特征”工具栏或菜单 插入 > 切除 > 拉伸 启动命令后，主要需要设置这几项：

• 方向与深度：决定切除的深度和终点。
  • 终止条件：和拉伸凸台类似，常用选项包括：
    • 给定深度：输入一个明确的数值。
  • • 完全贯穿：彻底切穿整个模型，这是最常用的选项之一。

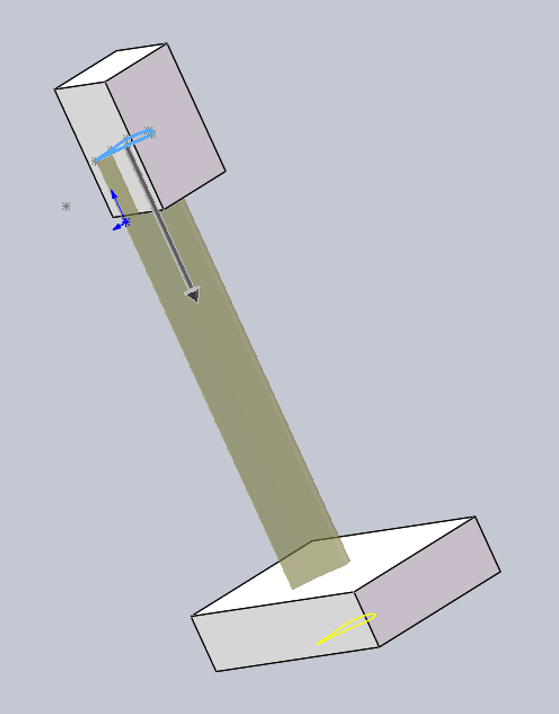

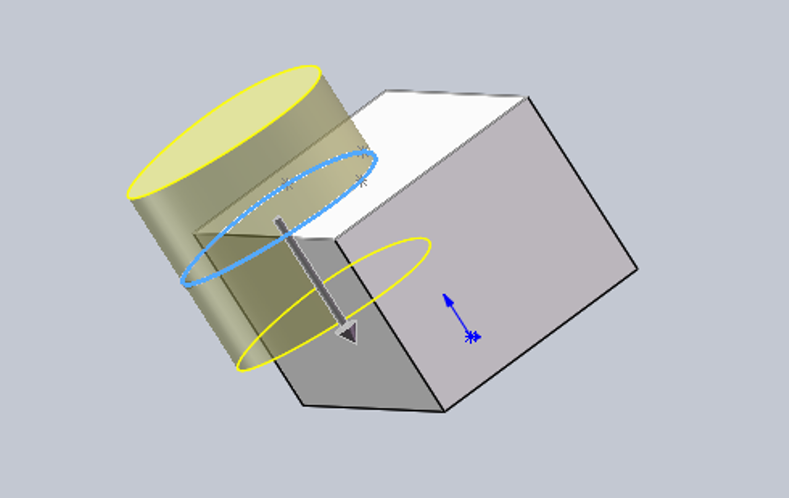

  • • 成形到下一面：切除到模型的下一个表面为止。
  • • 成形到顶点：切除到某个指定的顶点或点所在的平面。

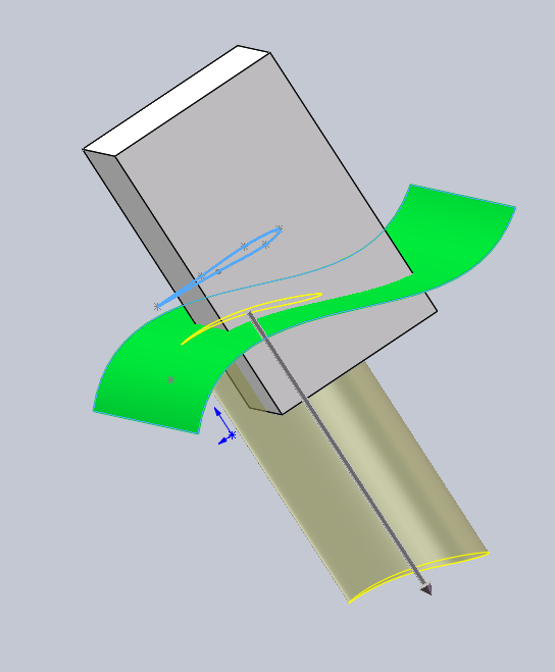

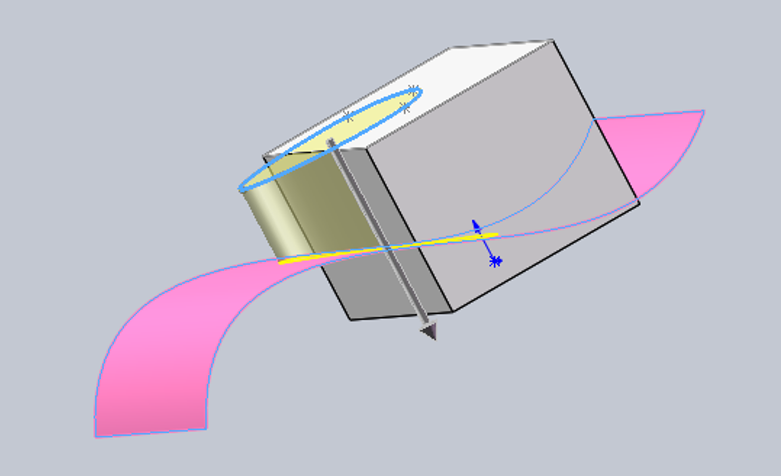

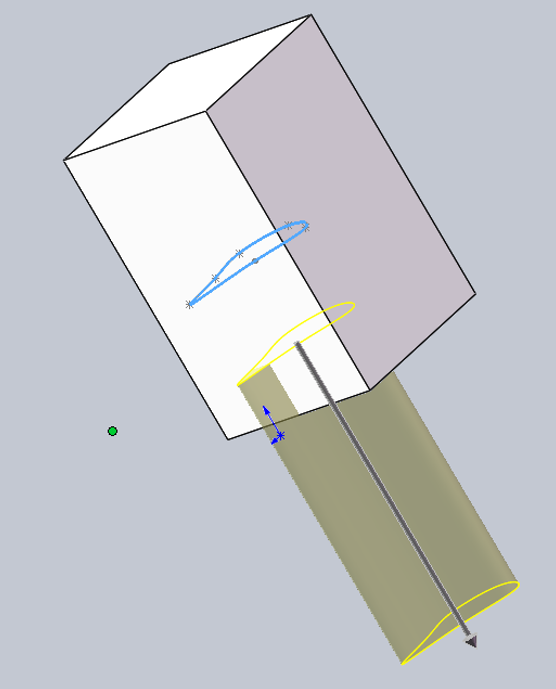

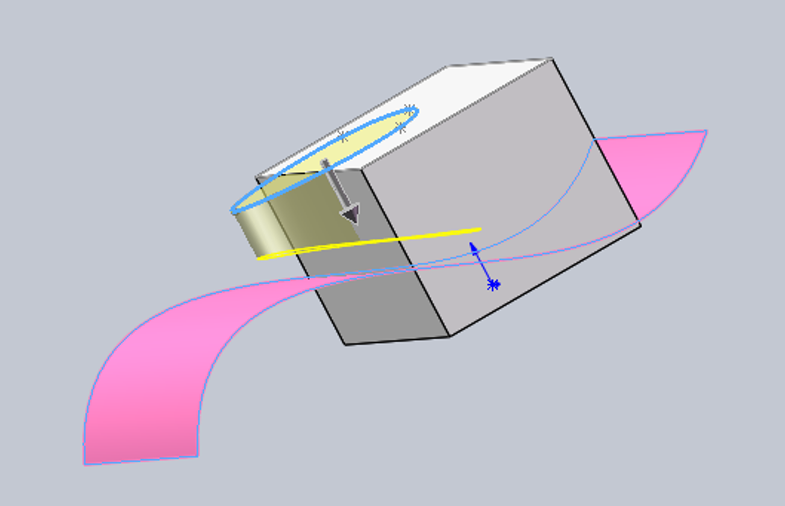

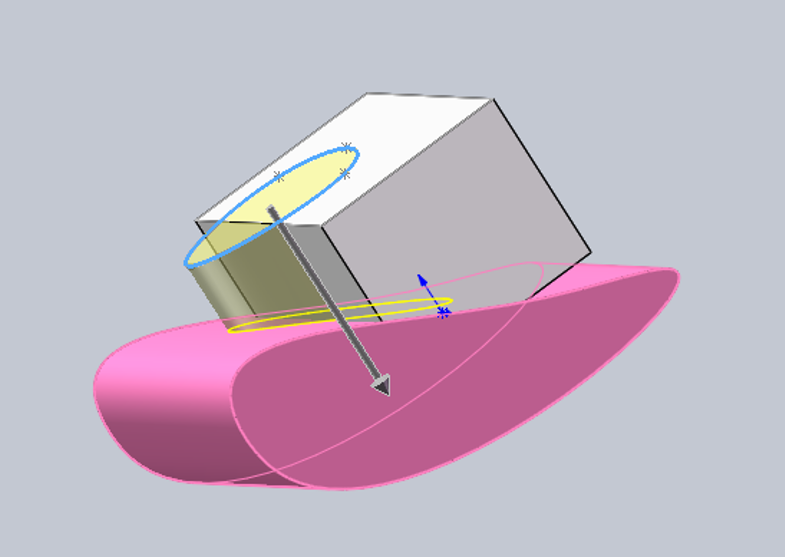

  • • 成形到面：切除到你选定的某个平面或曲面。

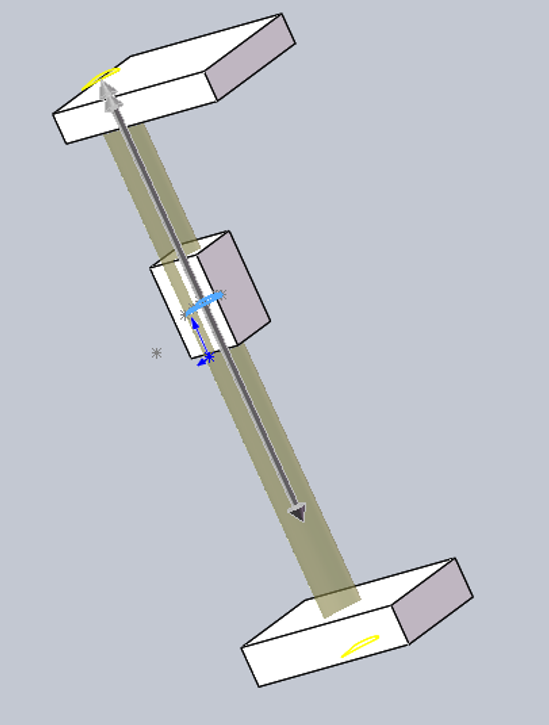

  • • 两侧对称：以草图基准面为中心，向两侧均匀切除。

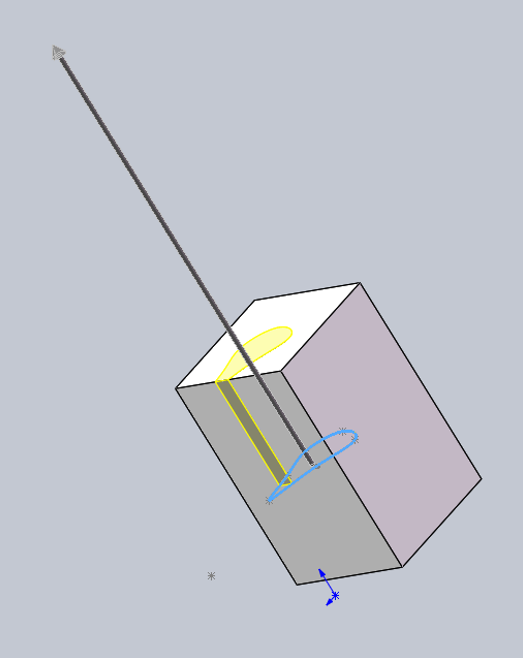

• 方向与反向：如果切出的方向不对，可以点击“反向”按钮来切换。

• 拔模：在切除的同时，可以给切出的侧壁添加一个拔模角度，这在模具设计中非常有用。

几个特殊的切除选项

在属性管理器中，有几个选项在处理复杂情况时很关键：

• 特征范围：如果你的模型包含多个实体，这个选项就很重要。你可以指定这个切除操作只影响“所有实体”、“选中的实体”或让软件“自动选择”。

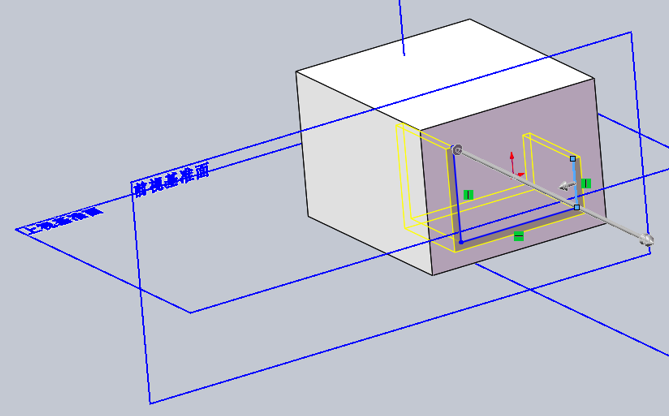

• 薄壁特征：类似于拉伸凸台的薄壁功能，可以让切除的轮廓本身变成一个“刀片”，切出一个等壁厚的槽。

• 反侧切除：勾选此项，会切除草图的外侧部分，保留内侧部分。这在需要保留一个轮廓内部材料时很有用。

常见问题

• 错误：“无法创建此特征”：最常见的原因是草图没有完全贯穿实体。请检查你的草图位置和切除深度，确保它确实与实体相交。

• 错误：草图无效：确保你的草图轮廓是封闭的且没有自相交。如果需要一个“开口”的切除，需要使用“薄壁特征”功能。
