在 SOLIDWORKS 中，旋转凸台/基体（Revolve Boss/Base）是最基础也最核心的建模特征之一。它的原理是通过围绕一条中心轴旋转一个二维草图来生成三维实体。
简单来说，如果你要创建任何具有圆周对称性的零件（比如轴、法兰盘、轮子、瓶子、球体等），旋转凸台是最高效的方法。
核心要素与操作流程
要成功创建一个旋转凸台，需要两个关键元素：一个用于旋转的草图和一条旋转轴。

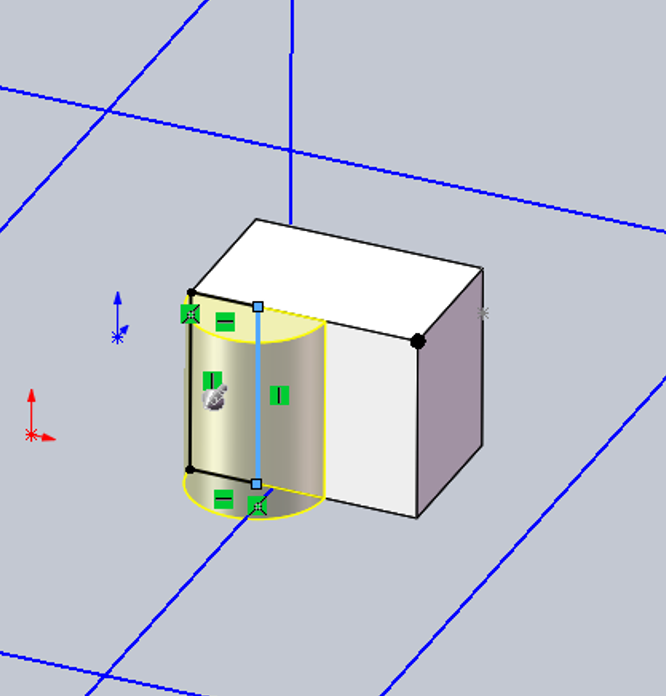

- 绘制草图：绘制一个封闭的无交叉轮廓。这个轮廓代表零件在旋转轴一侧的横截面形状。
- 定义旋转轴：在草图中绘制一条中心线（或选择一条现有的直线边线、基准轴），作为草图轮廓旋转的中心线。

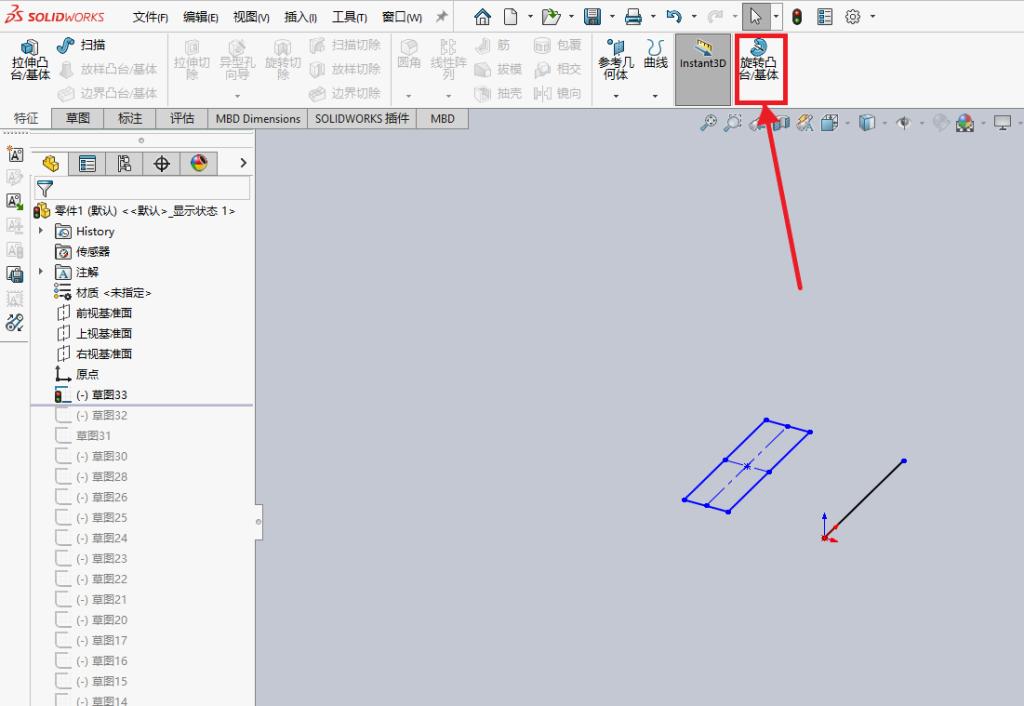

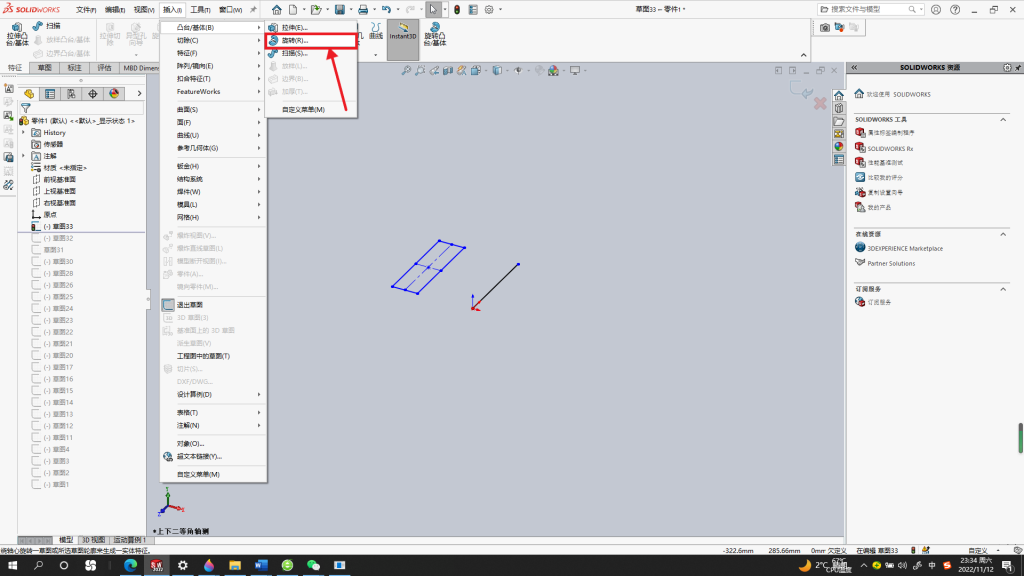

- 启动命令：点击“特征”工具栏上的“旋转凸台/基体”按钮，或通过菜单“插入 > 凸台/基体 > 旋转”启动命令。
- 设置参数：在属性管理器中，选择草图轮廓和旋转轴，然后定义旋转角度（默认是360°完整旋转）。你可以选择“单向”、“两侧对称”或“双向”来定义旋转方向。
关键设置与选项
- 旋转轴：如果草图中没有中心线，属性管理器会提示你选择一条现有的直线边线或基准轴作为旋转轴。
- 方向与角度：
- 给定深度：旋转一个指定的角度（例如180°），生成一个部分旋转的实体。
- 成形到顶点：旋转到模型上的一个指定顶点。
- 成形到面：旋转到模型上的一个指定面。
- 两侧对称：以草图平面为中心，向两侧均匀旋转指定的总角度。
- 薄壁特征：如果勾选“薄壁特征”选项，可以生成一个薄壁旋转体（例如薄壁管或杯子），并设定壁厚。
应用场景与技巧
- 典型应用：几乎所有回转体零件都可以用这个特征创建，例如：
- 轴类：传动轴、阶梯轴
- 盘类：法兰盘、齿轮毛坯
- 容器类：杯体、瓶体、球体
- 与旋转切除的区别：旋转凸台用于添加材料（创建实体），而旋转切除用于移除材料（在已有实体上切出旋转槽或孔）。
- 草图绘制技巧：草图轮廓应与旋转轴不相交且不交叉，并确保轮廓是封闭的（除非使用“薄壁特征”）。使用中心线作为旋转轴可以简化操作。
常见问题与解决
- 错误：草图不封闭：这是最常见的错误。仔细检查草图，确保所有线条首尾相连，没有间隙。
- 错误：草图与旋转轴交叉：如果轮廓线与旋转轴交叉，旋转时会重叠，导致几何体自相交。通常需将轮廓绘制在旋转轴的一侧。
- 无法选择旋转轴：如果在草图中没有绘制中心线，软件会提示你选择一条现有边线或基准轴作为旋转轴。按提示选择即可。
- 生成的是薄壁而非实体：检查是否意外勾选了“薄壁特征”选项，如果不需要薄壁，取消勾选。
