圆顶

圆顶（Dome）可以在一个平面上“吹”出一个光滑的球形或椭球形凸起或凹陷。简单来说，它就像一个快速生成“泡泡”或“凹坑”的功能。

它的核心价值在于操作极其简单：只需选择一个面，指定一个高度，就能瞬间生成一个平滑的曲面过渡。你可以在同一模型上同时创建多个圆顶特征。

核心选项与参数

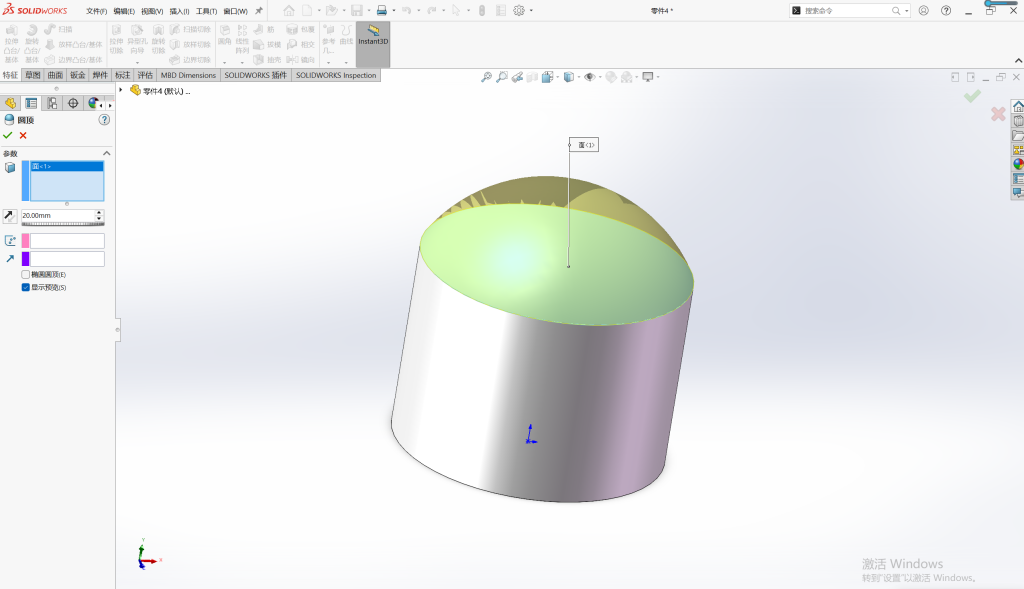

• 到圆顶的面：你需要选择一个或多个平面或非平面作为生成圆顶的基础面。例如，图中选择圆柱的上表面。

• 距离：可以通过拖拽距离的滚轮调整突起或者凹陷的高度。

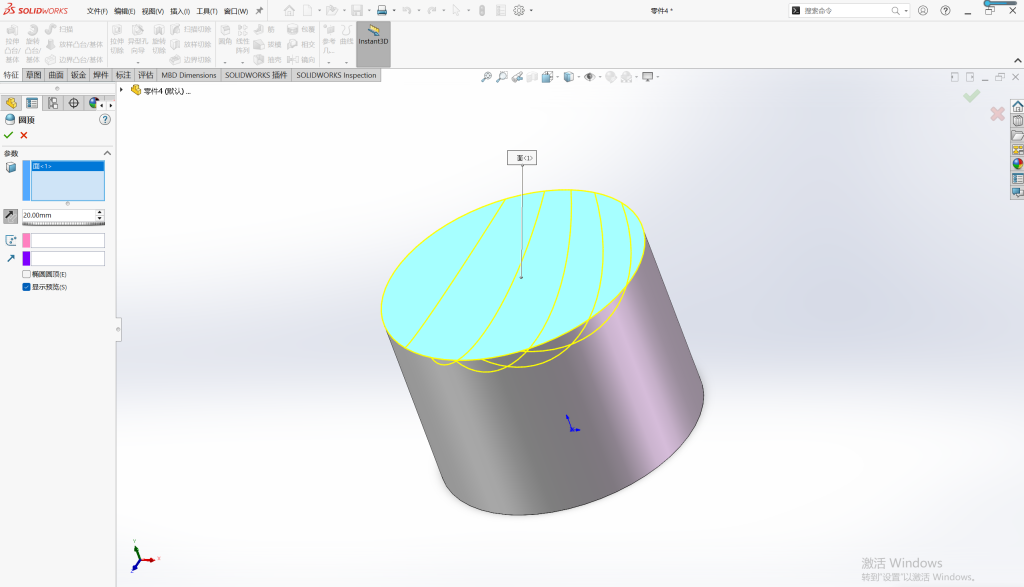

• 反转方向：默认生成凸起的圆顶，勾选此选项可以生成凹陷的圆顶。

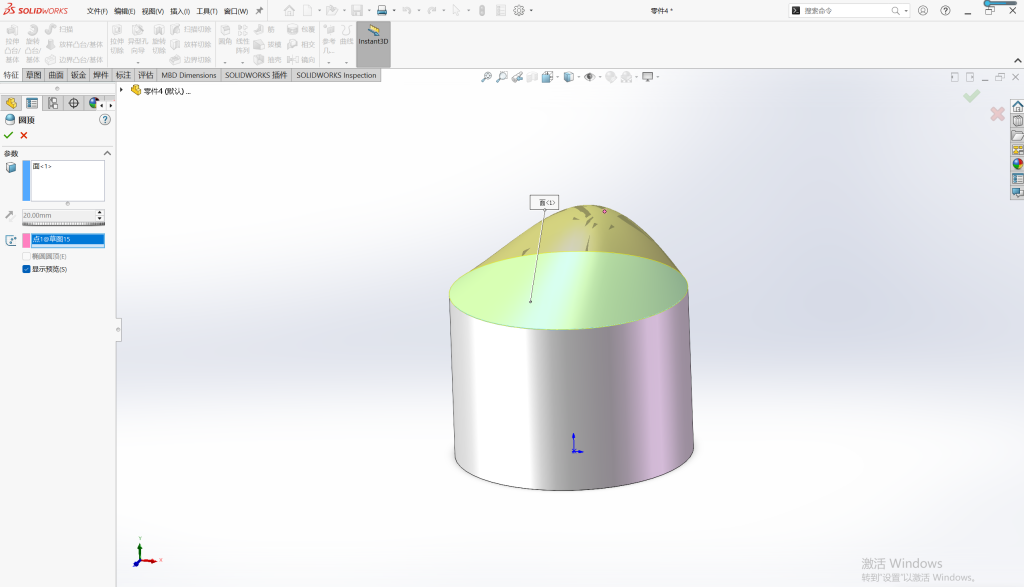

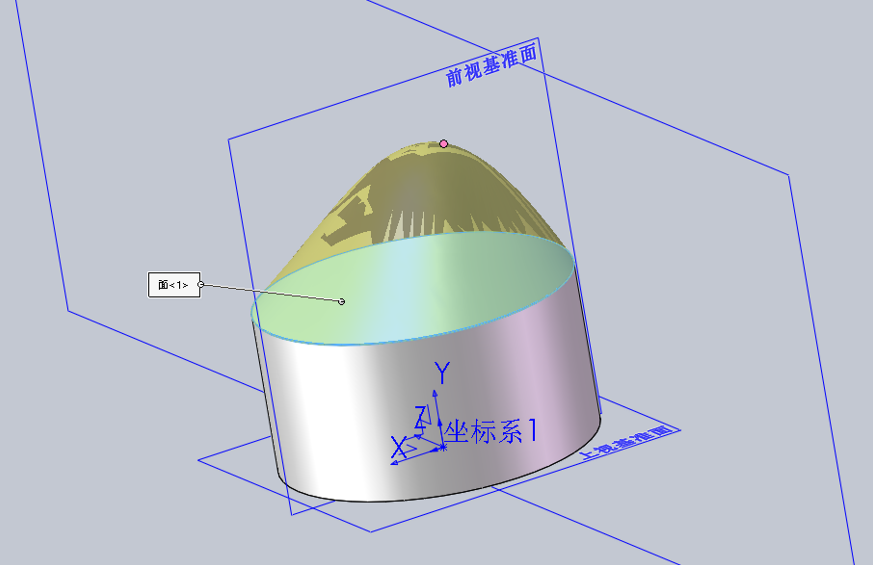

• 约束点或草图：这是一个高级控制选项。你可以选择一个包含点的草图来精确控制圆顶的形状。当使用此选项时，距离参数会被禁用。如图所示，该点控制了凸起的走势。

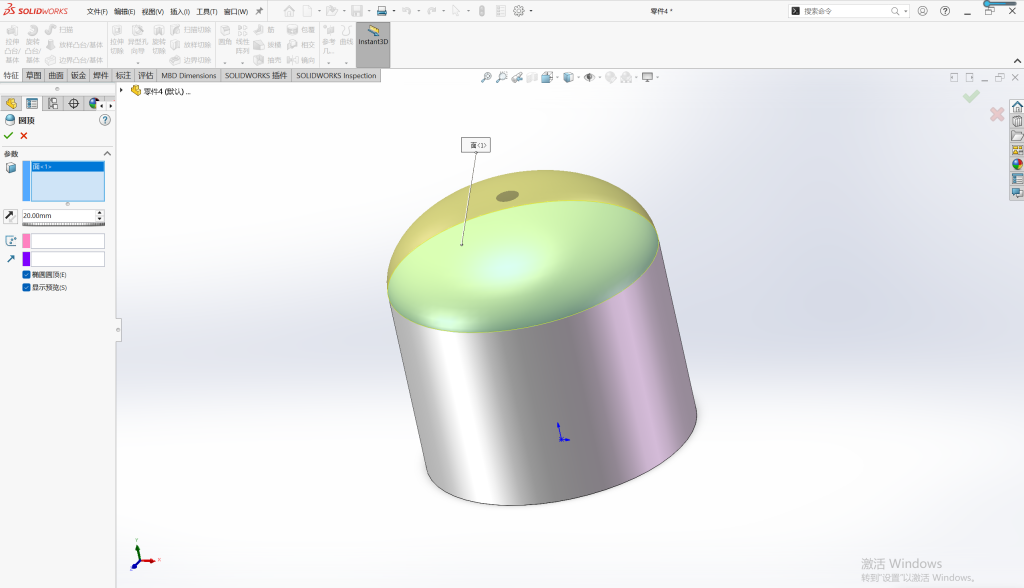

• 椭圆圆顶：勾选这个选项，为圆柱或圆锥模型指定生成椭圆圆顶。其形状为半椭球体。

场景与对比

• 典型应用场景：常见于需要平滑凸起或凹陷的零件，例如螺丝刀手柄顶部的凸起、按钮、装饰面，或某些机械零件上的凹坑。

• 与旋转凸台的对比：如果需要生成一个完整的半球或球体，更推荐的方法是绘制四分之一圆弧草图，然后使用旋转凸台/基体命令。圆顶特征的优势在于可以直接在现有实体的面上快速“生长”出凸起，无需额外画草图，效率更高。
