在 SOLIDWORKS 中，“动态镜像”是一种特殊的草图绘制方式。它的核心逻辑是“先选对称轴，再画图”：当你选中一条中心线或直线作为对称轴后，接下来绘制的任何草图几何体，都会实时、自动地在轴的另一侧生成一个对称的副本。
与普通“镜像实体”的区别
这两者的区别主要体现在工作流程上，可以这样区分：
| 特性 | 动态镜像 (Dynamic Mirror) | 镜像实体 (Mirror Entities) |
|---|
| 工作流程 | 先选轴，再画图。在绘制的同时生成镜像。 | 先画图，再镜像。针对已存在的草图进行操作。 |
| 适用对象 | 仅适用于新绘制的草图实体。 | 适用于已存在的草图实体。 |
| 操作结果 | 绘制过程和镜像结果是同步的。 | 是一个独立的“镜像”操作步骤。 |
| 核心优势 | 非常适合绘制对称轮廓，能实时看到完整的对称效果，效率很高。 | 适合对现有图形进行整体镜像复制。 |
如何使用“动态镜像”
操作步骤非常直观：
- 选择对称轴：在打开的草图中，先选中一条已有的中心线、直线或线性模型边线作为对称轴。

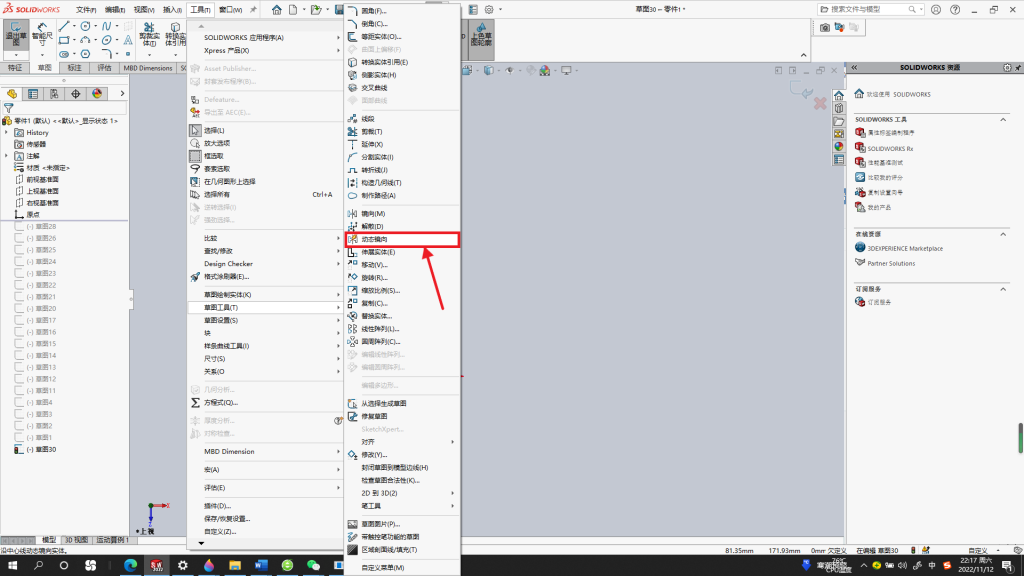

- 启动命令：点击“草图”工具栏上的“动态镜向实体”按钮。此时，你选中的对称轴两端会出现对称符号，表示已进入镜像模式。

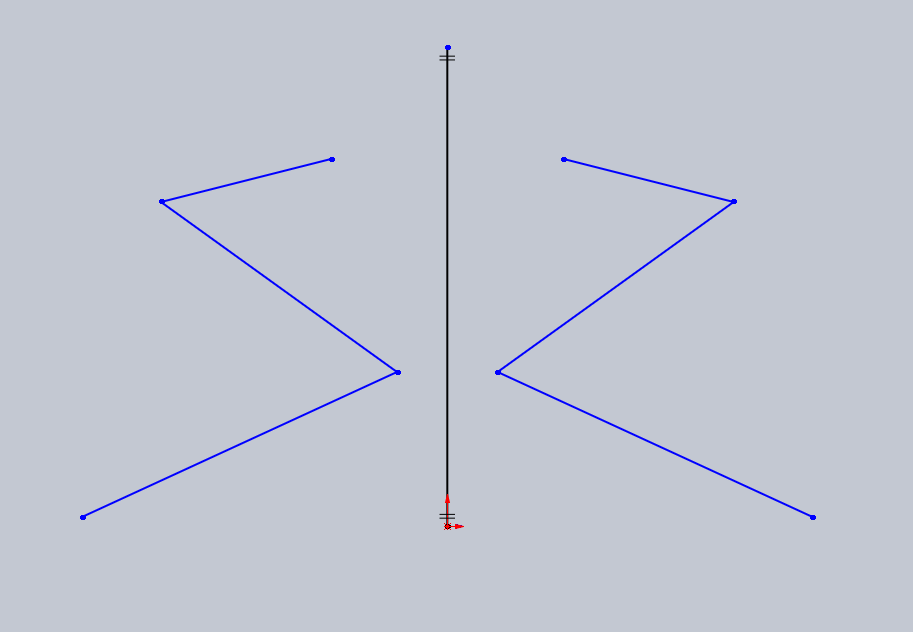

- 开始绘制：绘制你想要的草图几何体（如直线、圆弧等）。在你绘制的同时，其对称副本会实时生成。
- 退出命令：绘制完毕后，再次点击“动态镜向实体”按钮即可退出该模式。
几点注意事项
- 无法处理已有图形：在“动态镜像”模式下，无法对已经存在的草图实体进行镜像。如果你需要镜像已有的图形，应使用普通的“镜向实体”命令。
- 最终结果：完成操作后，原始几何体和镜像生成的副本会同时保留在草图中，作为最终的草图元素。
