包覆

包覆是SOLIDWORKS中一个非常巧妙的建模工具。它允许你将一个2D草图“包裹”到模型表面，生成凸起、凹陷或蚀刻的特征，类似于在曲面上“贴图”并让它与曲面融为一体。

它能做什么？

你可以用它来创建：

• 文字或Logo：在圆柱体或球面上缠绕文字，比如在保温杯上“印”上品牌名。

• 纹理或花纹：在非平面表面上生成有深度的花纹，如手柄上的防滑纹路。

• 精密曲面：如缠绕在复杂曲面上的齿轮齿廓。

核心操作与三种类型

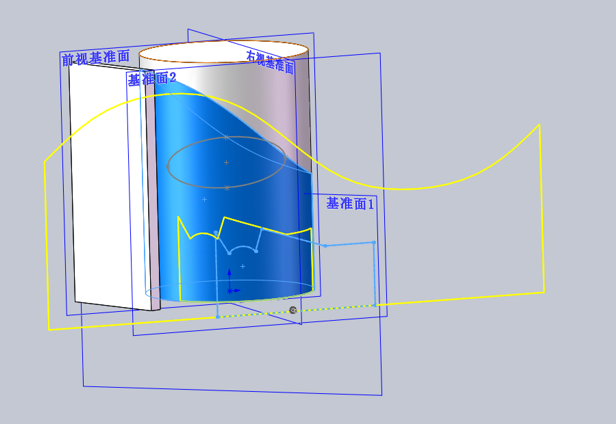

在“特征”工具栏上点击“包覆”，在属性管理器（PropertyManager）中，你需要先选择一个封闭的草图轮廓，然后指定一个目标面，最后从以下三种方法中选择一种：

• 浮雕：在曲面上凸起材料。相当于给草图“长”出厚度，如同立体浮雕。

• 蚀雕：在曲面上挖掉材料。相当于在曲面上刻出下凹的图案。

• 刻划：在曲面上留下压痕。仅在曲面上生成带厚度的边界线，而不改变面的高度，类似于“压印”效果。

关键设置与适用面

• 核心参数：厚度（浮雕/蚀雕时控制凸起或下凹的深度）和拔模角度（控制侧壁倾斜度，便于脱模）。

• 适用面：主要适用于平面或圆柱/圆锥面等可展开的曲面。对于复杂的自由曲面，包覆功能可能受限，此时可能需要借助“分割线”或“3D纹理”等替代方法。

使用技巧与限制

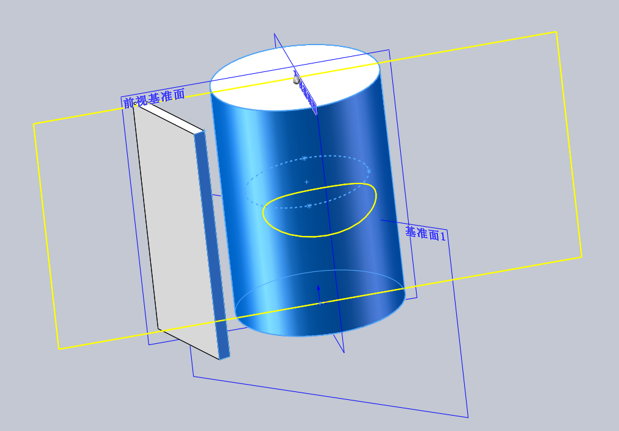

• 草图位置：为了让包覆效果更好，建议将草图放在一个与目标面相切或平行的基准面上。

• 特征顺序：包覆特征可以在模型特征树中的任意位置添加，但建议在圆角等细节特征之后创建，以避免几何计算错误。

• 文字包覆：包覆功能支持“草图文字”，且文字不能为空心字体，但软件会提供相应的错误提示。
